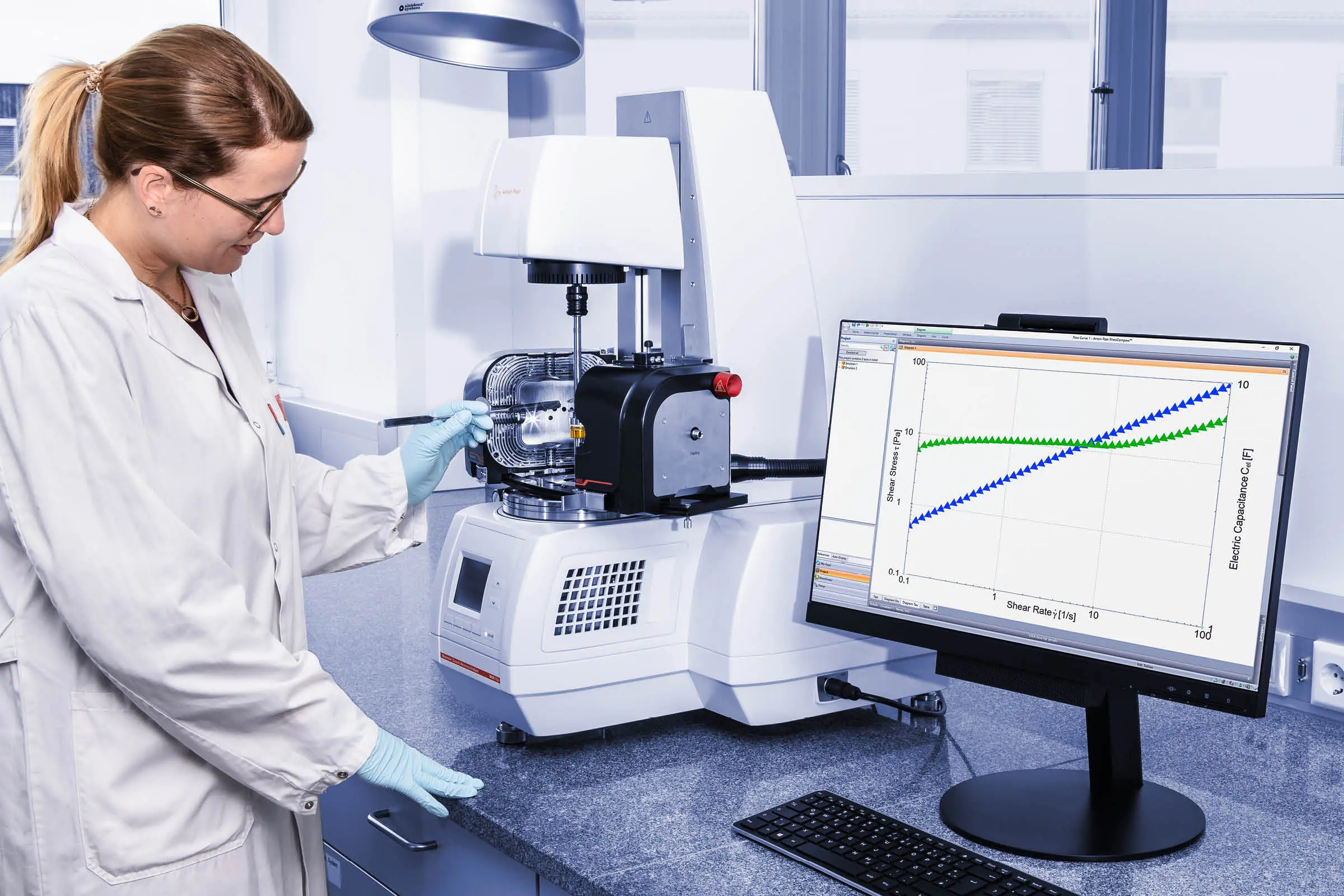

Anton Paar MCR 702e 模組化精簡型流變儀
MCR 702e MultiDrive｜MCR 702e Space MultiDrive
新的MCR Evolution 系列的兩個高端型號Anton Paar MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 是目前最通用的流變儀。除了所有標準的流變測試模式外，它們還可以配備一個額外的下部驅動單元。這意味著您可以同時使用兩個扭矩傳感器和驅動單元進行流變測試，進而為您的研究提供了多種可能性。不論對於使用的測試模式、合適的測量系統、配件、溫度設備和測量精準度都沒有限制。此外，MCR 702e Space MultiDrive 可提供最大的工作空間，因此可以輕鬆使用配件和其他儀器。簡而言之，這個系統是能滿足所有可能流變應用的最佳選擇。
一個流變儀滿足所有流變工作模式
兩個空氣軸承支撐的旋轉驅動單元組合使您能夠在馬達與傳感器一體 (CMT) 模式和馬達與傳感器分離 (SMT) 模式下執行流變測量。在 CMT 模式下使用單個空氣軸承支撐的 EC 馬達單元，可以充分利用馬達的 TruStrain™ 功能並執行「典型」的應力控制測試。在 SMT 模式下，僅將一個馬達作為扭矩傳感器，而另一個馬達作為驅動單元，即使在瞬態測量範圍內（例如：應力鬆弛、啟動剪切），以及在振盪測量的寬幅度和頻率範圍內，也能獲得最純正的流變結果。MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 的多種工作模式，成功地讓 MCR 系列更加完整，並使此系列流變儀成為科學期刊中流變學研究最常引用的儀器。
透過反向移動模式推回材料特性化的極限
在反向運動模式下，流變儀採用空氣軸承支撐的 EC 馬達作為驅動單元和扭矩傳感器。兩個馬達皆可簡易地設定為沿相反方向運動，這可以用來進行進階分析，例如樣本中創造一個固定的停滯平面，並使用顯微鏡對剪切下的材料進行進階結構分析。本模式還可與多功能拉伸夾具一起使用，用於拉伸測試，可降至最小測量扭矩。關於速度，反向運動模式輕易地將速度差「加倍」，其最大速度差為 6000 rpm，這擴大了高剪切應用的剪切速率範圍。
隨時可用 DMA 的扭轉、張力、彎曲或壓縮模式等
使用額外的下部線性驅動單元來取代下部的旋轉驅動單元，則可利用如三點彎曲、懸臂或平行板等的測量系統在彎曲或壓縮模式下執行動態力學分析 (DMA)。此外，結合薄膜、纖維和矩形樣品的幾何形狀，線性驅動單元可用於拉伸模式的 DMA 分析，而上部旋轉驅動單元則用於扭轉模式的 DMA 分析，兩種分析可在一次測試中完成。此外，線性驅動單元能夠執行熱機械分析、蠕變和恢復或鬆弛測試。
比現在還要更好：適用於以前無法想像的應用程序的設備
新型 MCR 702e Space MultiDrive 旨在位於流變儀支撐板下方和儀器兩側提供最大的工作空間。這樣不僅可以輕鬆安裝配件，還可以輕鬆地將其與適合高級材料特性化的其他外部設置組合一起使用。例如，MCR 702e Space MultiDrive 允許您 將共聚焦顯微鏡和流變學相結合。此外，流變儀的獨立式電子盒可在空間有限之處或在實驗室手套箱中安裝流變儀，即使在使用惰性氣體（氮氣、氬氣）的環境中也是如此，例如：用於對具有一定危險水平的樣本進行高溫測量。
在重要的地方測量和控制溫度
透過將高精度溫度控制單元與安東帕的創新光電技術相結合來控制溫度，因為溫度對所有流變參數具有重大影響。該技術實現了基於光發射和光伏效應的非接觸式數據傳輸，以偵測實際的樣品溫度。這樣可以在馬達與傳感器分離 (SMT) 模式和反向運動模式下測定溫度，而不影響扭矩靈敏度。感測器直接放置在非常靠近樣品的測量系統中（僅 1 mm 的距離），這減少了樣品溫度和在感測器處測得的溫度之間的可能偏差。即使在階躍或類似斜坡的溫度變化期間，這也能夠準確確定樣品溫度。
超過 200 種配件和智慧功能可滿足您的所有應用
MCR 702e MultiDrive 和 and MCR 702e Space MultiDrive 可以搭配任何測量系統、控溫系統及/或安東帕 MCR 系列現有的專用配件，以便對您的樣品進行標準和複雜的流變分析。獲得專利的 Toolmaster™ 功能可自動識別及配置所有連接的裝置和測量系統。此外，使用 QuickConnect 功能，單手即可連接測量系統。這兩種功能都可確保最高的靈活性和將因應您需求配置而調機造成的工作量降到最低。
Anton Paar MCR 702e 規格
| 產品型號 |
MCR 702e MultiDrive MCR 702e Space MultiDrive |
|||||
|---|---|---|---|---|---|---|
| 技術資料 | 配置 1 個 EC 電動機 | 配置 2 個 EC 電動機 | ||||
| 軸承設計 | 空氣、細孔碳 | |||||
| 馬達設計 | 電子整流 (EC) - 永磁同步馬達 | |||||
| 位移傳感器設計 | 高分辨率光學編碼器 | |||||
| 法向力測量設計 | 360° 電容式感測器，非接觸式，完全整合在軸承中 | |||||
| 主動軸承和法向力感測器的熱管理 | ✔ | |||||
| 工作模式 | 馬達與傳感器一體模式（CMT 模式） | 獨立的電動機傳感器 (SMT)， 反向運動 | ||||
| 旋轉模式下最小扭矩 (nNm) | 1 個 | |||||
| 振盪模式下最小扭矩 | 0.5 nNm | |||||
| 最大扭矩 | 230 mNm | |||||
| 最小角偏轉（設定值） | 0.05 µrad | |||||
| 最大角偏轉（設定值） | ∞ µrad | |||||
| 最小角速度 | 0 rad/s | |||||
|
最大角速度
最高轉速 |
314 rad/s
3000 1/min |
628 rad/s
6000 1/min |
||||
| 最小角頻率 | 10-7 rad/s | |||||
|
最大角頻率
最大頻率 |
628 rad/s
100 Hz |
|||||
| 法向力範圍 | -50 N至50 N | |||||
| 具有外露支撐板（WESP /空間） | ✔ | |||||
| 尺寸 (寬 x 高 x 深) |
444 x 753 x 586 (mm)
空間： 212 x 767 x 554 (mm) |
|||||
| 重量 |
58 (kg)
空間：61 (kg) |
|||||
| 附加設備功能 | ||||||
|
設備顯示具有遠程控制的軟體 （與測量感測器分離，以防止機械和電磁干擾） |
✔ | |||||
| 直接應變/應力控制器 | ✔ | |||||
|
TruRate™ / TruStrain™ （樣品自適應控制器） |
✔ | |||||
| 原始資料（LAOS、波形） | ✔ | |||||
| 正向力分布（設定及讀取） | ✔ | |||||
| 速度分布、抗分裂力、擠壓流 | ✔ | |||||
| 自動間隙控制／設定 (AGC/AGS) | ✔ | |||||
| 測量夾具的電子自動鎖定功能 | ✔ | |||||
| 全自動溫度校正 | ✔ | |||||
|
TruGap™
（對實際測量間隙的永久控制） （美國專利 6499336，2000） |
選配 | 選配 | ||||
|
T-Ready™
（樣品溫度平衡時間的檢測） （美國專利 8904852，2011） |
✔ | |||||
|
Toolmaster™
（測量幾何形狀和配件，零間隙的儲存） （美國專利 7275419，2004） |
✔ | |||||
|
用於測量幾何形狀的 QuickConnect 耦合器
（單手操作、無螺釘） |
✔ | |||||
|
微調鏡
（360° 防止盲點斑點） |
✔ | |||||
|
設備的三點支撐
（三個堅固的支腳，只需一隻手即可對準工具） |
✔ | |||||
|
三點支撐，用於安裝測量池
（防止晃動，更換測量池後不會出現未對準） |
✔ | |||||
| 最大溫度範圍 | -160°C 至 +1000°C | |||||
| 最大壓力範圍 | 最高 1000 bar | N/A | ||||
| 為 DMA 的扭轉和張力做好準備 | ✔ | |||||
|
準備好進行線性驅動
（處於拉伸、彎曲和壓縮狀態的 DMA） （美國專利 9574983，2015） |
✔ | |||||
| 支援摩擦學 | ✔ | |||||
| 支援粉體流動和剪切流變 | ✔ | |||||
