及早偵測錯誤，提升安全性，節省資源 – Contact Pattern Inspection 嚙合印記檢測
Contact Pattern Inspection 嚙合印記檢測-精準度始於嚙合印記。透過我們的熱像嚙合印記檢測，您可以非接觸式、客觀且全自動化地及早偵測到齒輪嚙合的偏差。
為什麼要進行嚙合印記檢測？
精確的嚙合印記對於齒輪（尤其是在軸驅動裝置中的螺旋錐齒輪）的效率、平穩運作和使用壽命至關重要。即使負載分佈出現極小的偏差，也可能導致磨損增加、產生噪音或功率損失。
傳統的檢測方法，例如塗抹接觸油漆，往往不夠精確、耗時，且難以完全自動化。
熱像檢測則提供了明顯的優勢：它快速、清潔、客觀，並能為製程控制和優化提供可靠的數據。這使其成為現代製造品質的標準工具。
運作原理：

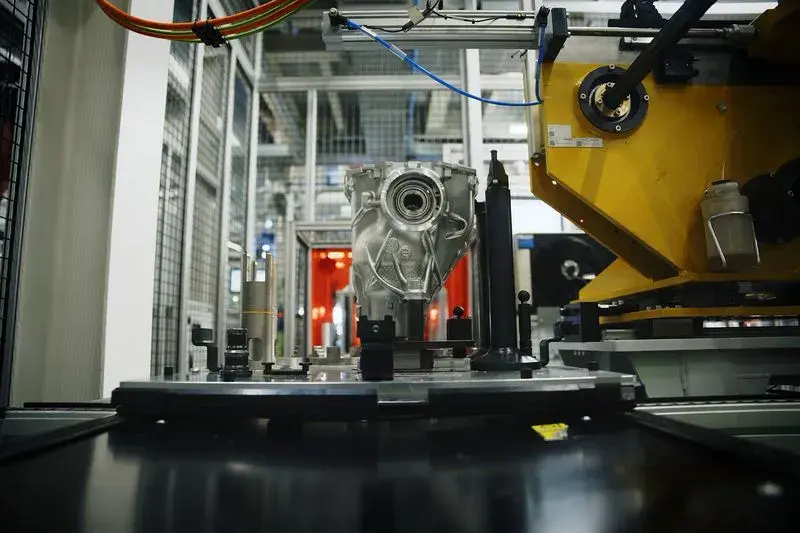

在一個專用的測試台上，齒輪箱在精確控制的扭矩下運行——透過兩個分別控制輸入軸和輸出軸的電動馬達來調節。測試前，會施加一定量的潤滑油，以確保條件可重複。

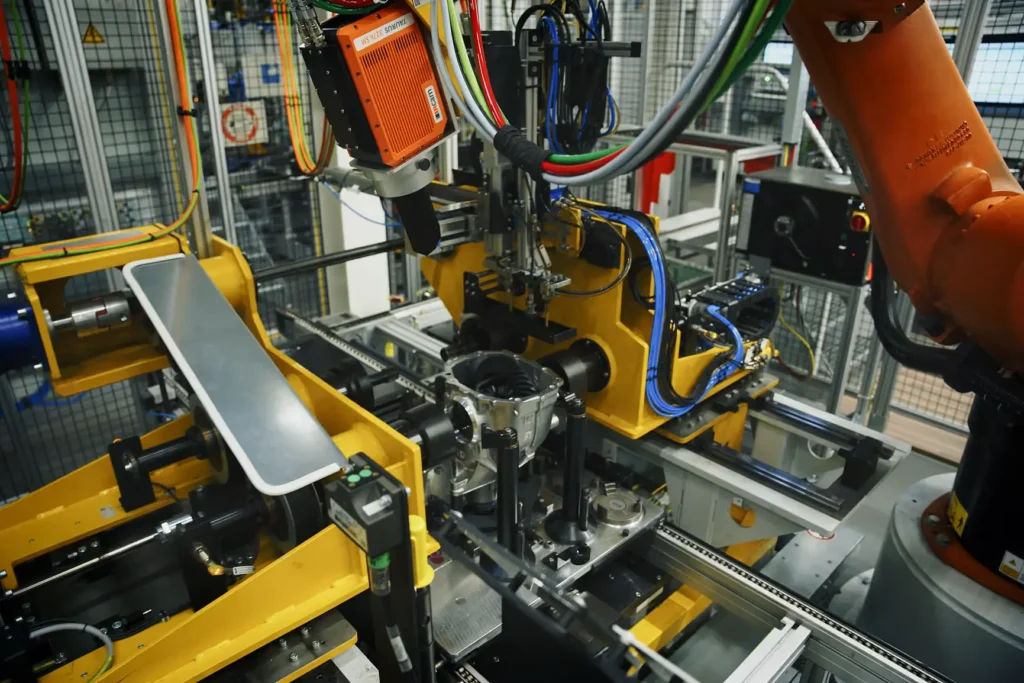

安裝在機械手臂上的高解析度紅外線熱像儀，會捕捉運作過程中在齒輪齒側產生的熱量，這些熱量源於接觸點的摩擦。首先，在空轉模式下拍攝一張參考圖像，隨後在負載下拍攝實際的嚙合印記。

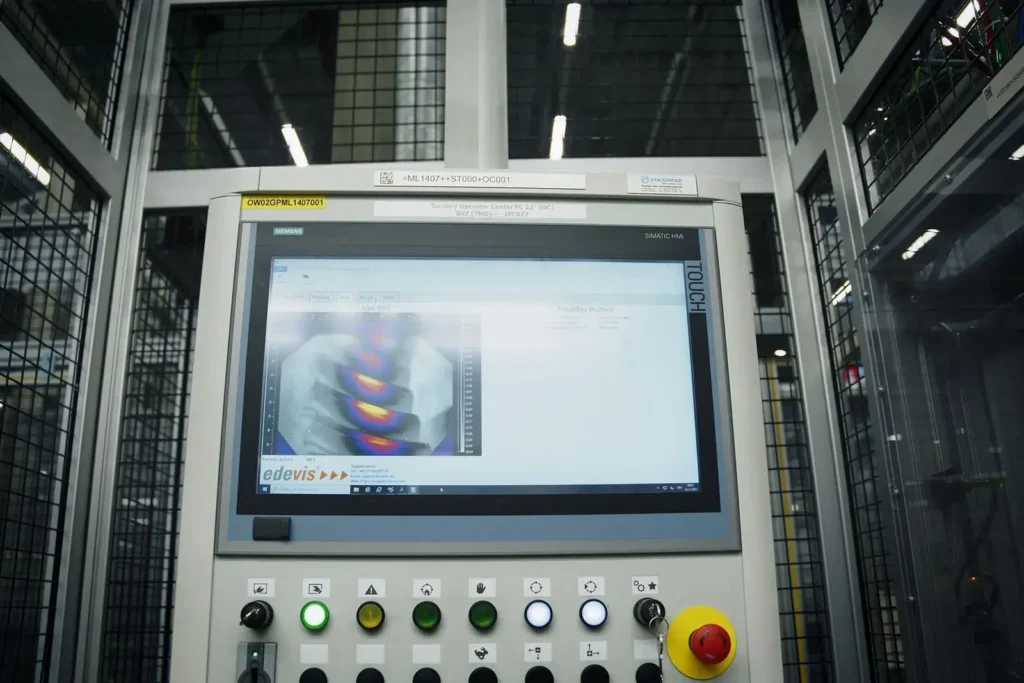

最終的熱像圖能以亞毫米級的精度揭示實際的嚙合印記——包括偏差、製造缺陷或早期磨損——並允許對每一次單獨的齒輪嚙合進行詳細分析。
