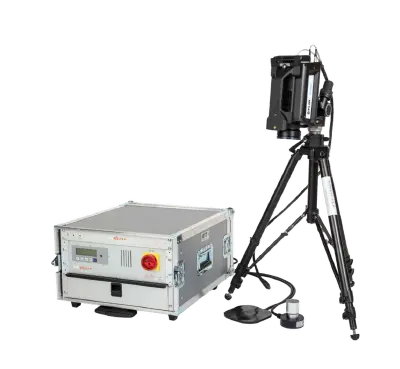

採用感應熱像技術的實驗室檢測 – ITvis
感應熱像技術（ITvis）是一種非接觸式、非破壞性檢測方法，非常適合金屬結構以及金屬-聚合物複合材料的非接觸式成像特性分析。當需要非接觸式、短時間測量技術時（例如用於裂紋檢測），此方法尤其適用。感應熱像技術非常堅固耐用，即使在惡劣的環境下也能正常工作。它可用於生產和維護環節。與滲透探傷或磁粉探傷不同，受測物件完全無需接觸且不使用化學添加劑。

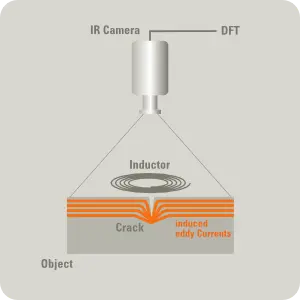

感應熱像技術原理
被檢測物體的表面會透過感應方式加熱。由此在材料中產生的電流密度分佈，會因裂紋或其他不規則性（如過軋）而受損。熱量積聚會在表面形成”熱點”，這些熱點由紅外線攝影機偵測。
透過相位技術，可以顯著提高此方法的靈敏度。在此，表面溫度的強度曲線會透過傅立葉變換進行光譜分析，並分解成相位圖和振幅圖。在相位圖中，由於不同發射係數或不均勻激發所造成的干擾效應會顯著減少。
應用領域
表面缺陷

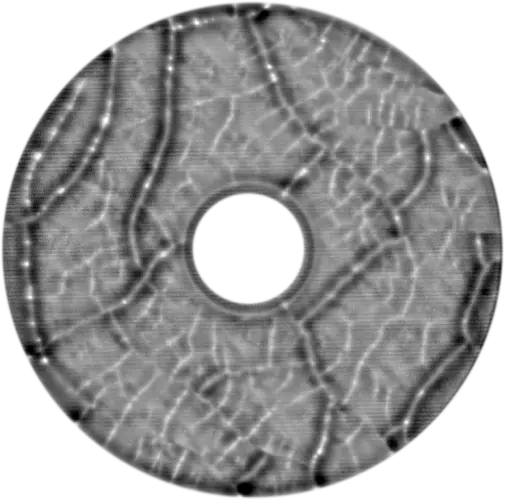

裂紋檢測
過軋檢測
連接件測試
焊縫檢測
釬焊縫檢測
膠合接頭檢測
ITvis 軟體
DisplayImg 的 ITvis 軟體模組支援感應脈衝和鎖相測量。感應功率與頻率皆由軟體完全控制，以獲得最佳測量結果，從而清晰呈現裂紋。
該軟體透過序列埠對 edevis 感應產生器進行參數設定，並透過 edevis 訊號產生器 (ESG) 的 ITvis 介面，以精確的時序控制激發功率。採集完成後，會讀回感應產生器的狀態，以驗證感應脈衝是否正確施加。所有參數與結果值都會作為中繼資料，與最終的測量圖像檔案一同儲存。
ITvis 模組可在 DisplayImg Professional 環境中使用，亦可應用於自動化軟體及 DisplayImg API 編程介面。
技術規格
| 燈具控制器 | ITvis 3000 MHF | ITvis 5000 MHF | ITvis 10000 HF |
|---|---|---|---|
| 功率 Power | 3 kW | 5 kW | 10 kW |
| 頻率範圍 Frequency range | 6 kHz – 60 kHz | 15 kHz – 60 kHz | 50 kHz – 460 kHz |
| 功率輸出 Power supply | 230 V / 16 A | 400 V / 16 A | 400 V / 32 A |
| 制冷系統 Cooling | 風冷 | 風冷 | 水冷 |
| 過載保護 Overload protection | |||
| 外殼 Housing | 19 英寸 | 19 英寸 | 19 英寸 |
