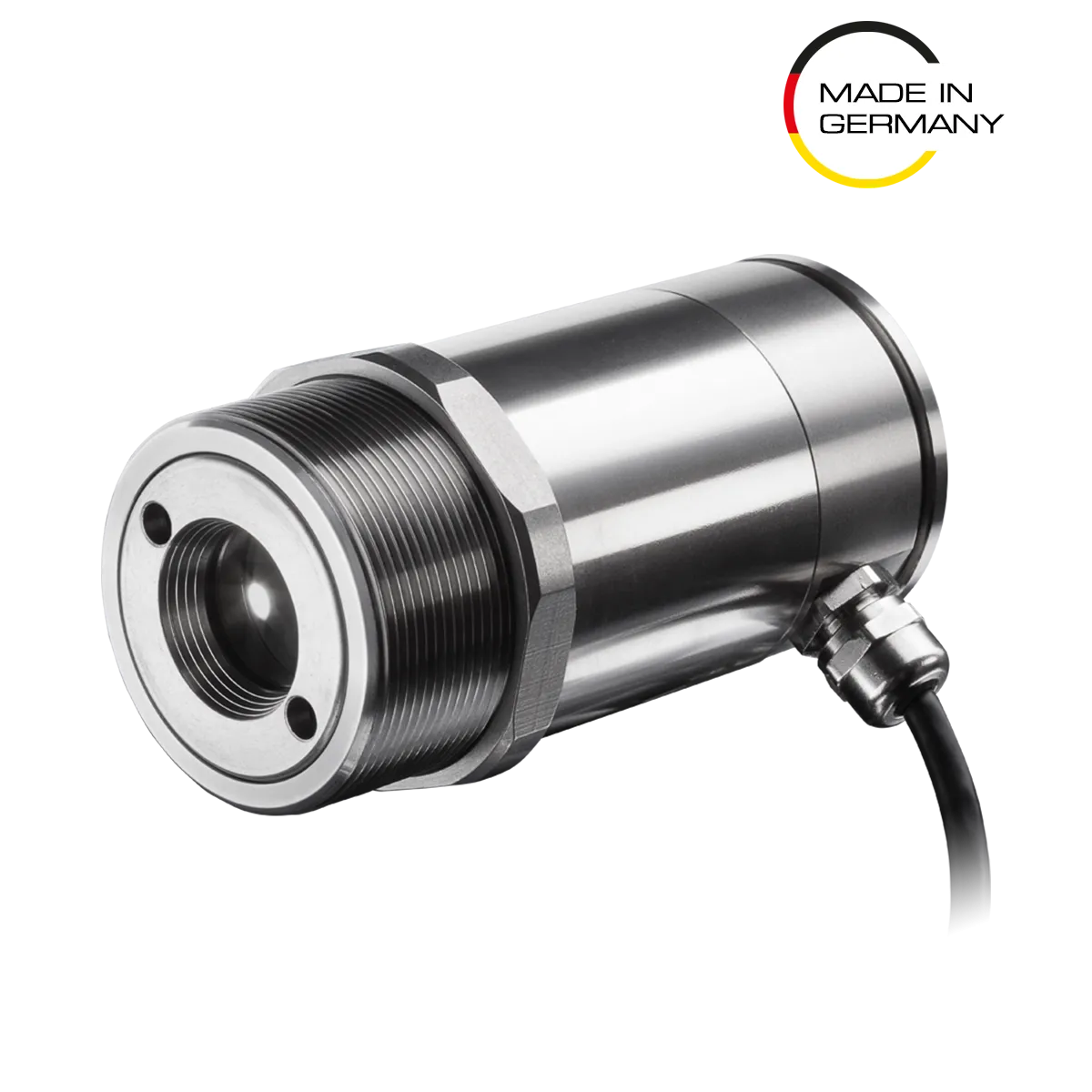

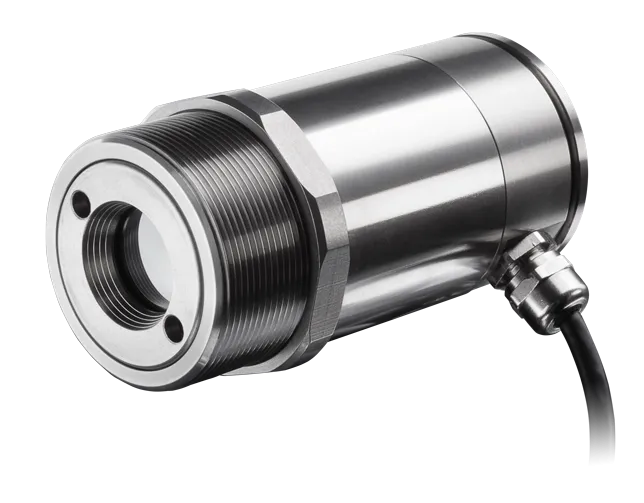

Optris CSlaser 2M – 高性能一體成型工業紅外線2米高溫計，附雷射瞄準器
創新的雙雷射瞄準系統進一步提升了測量精度，能夠清晰準確地標記小至 0.5 毫米的測量點。這使得操作人員能夠自信地瞄準特定區域，確保採集的數據具有真實代表性。 CSlaser 2M 擁有僅 10 毫秒的超快響應時間和高光學分辨率，即使是最快的瞬態熱變化也能捕捉到，使其成為感應加熱、焊接或晶體生長等動態製程中不可或缺的工具。
這款感測器提供兩種堅固耐用的型號——2ML（工作溫度範圍 250 °C 至 800 °C）和高溫型 2MH（工作溫度範圍 385 °C 至 1600 °C）——專為嚴苛的工業環境而設計。它擁有 IP65 (NEMA-4) 防護等級，並可正面安裝，適用於真空度高達 10⁻³ mbar 的工藝流程。多種輸出選項確保了靈活的整合性：類比 4-20 mA 輸出、可程式警報輸出或數位 USB 輸出。
透過免費的compactConnect PC 軟體或適用於 Android 系統的IR 行動應用程序，即可輕鬆完成配置，快速設定參數、鏡頭和警報功能。豐富的配件，包括適用於高達 180°C 環境溫度的保護性冷卻外殼和用於保持鏡頭清潔的空氣吹掃裝置，確保在任何條件下都能發揮最佳性能。對於精度、速度和耐用性至關重要的關鍵溫度監測應用，Optris CSlaser 2M 是德國工程設計的理想選擇。
關鍵特點
- 溫度範圍：250 °C 至 1600 °C
- 光譜範圍：1.6 μm
- 反應時間：10 ms
- 高光學解析度
- 雷射瞄準
產品描述與功能深度解析
I. 短波長高精度量測設計｜專為金屬與高溫材料打造
Optris CSlaser 2M 紅外線測溫儀專為精確測量金屬表面、金屬氧化物與陶瓷的溫度而設計。其短測量波長可確保多種材料皆能獲得精準讀數，並搭載 InGaAs 探測器，工作於約 1.6 µm 的短波紅外光譜範圍，特別適用於高溫金屬應用。此非接觸式熱感測器常用於鋼、鎢、鐵、鎳及半導體等材料的加工與製程監控。
CSlaser 2M 的溫度測量範圍為 250 °C 至 1600 °C，並提供 250 °C 至 800 °C（2ML）或 385 °C 至 1600 °C（2MH）兩種量測版本，可依應用需求選擇。
II.雙雷射瞄準與極小光斑｜提升對準精度與可視化

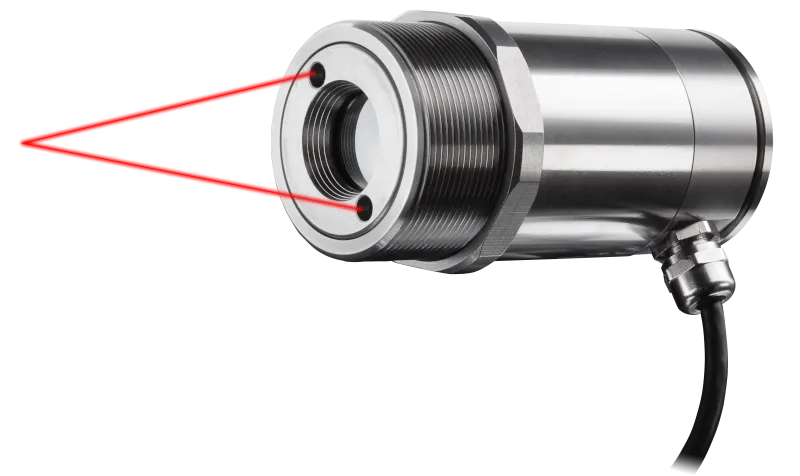

CSlaser 2M 配備創新的雙雷射瞄準器，可精確標記實際測量光斑的位置，同時提供光斑大小的視覺化資訊，使操作人員能清楚掌握量測區域。此設計不僅支援精確對準，也能有效降低因瞄準誤差造成的量測偏差。
與僅標示中心點的單雷射測溫儀不同，CSlaser 2M 的兩束雷射沿著紅外光路傳播，可在任何距離上標示測量光斑位置。其測量點最小可達 0.5 mm，反應時間低至 10 ms，特別適合需要小尺寸光斑與高速量測的工業與研發應用。不同的聚焦光學版本可依實際需求靈活配置。
III. 高光學解析度與穩定精度｜遠距離依然可靠
CSlaser 2M 具備高光學解析度設計，距離光斑尺寸比可達 150:1（2ML）與 300:1（2MH），即使在遠距離下仍可確保精確量測。
在 23 ± 5 °C 的環境條件下，其系統精度為 ±（讀數的 0.3% + 2 °C），而重複性可達 ±（讀數的 0.1% + 1 °C），能長時間提供一致且可靠的輻射溫度資料，滿足各類金屬與高溫製程的溫度監控需求。
IV. 通訊介面、工業整合與配件支援
CSlaser 為功能全面的工業級儀器，可作為類比裝置使用，提供 4–20 mA 輸出與一組警報輸出（開路集電極），並採用標準兩線式介面，方便與 PLC 系統整合。如需數位通訊，可選配 USB 連接線，搭配軟體進行快速參數設定、量測數據記錄與分析。
感測器支援雙向與單向數位通訊模式，亦可在數位模式下同時作為類比裝置運作。其前置安裝設計符合 IP65（NEMA-4）等級，並可應用於最高 10⁻³ mbar 的真空環境。
CSlaser 2M 可搭配空氣吹掃裝置、安裝法蘭及其他原廠配件，並提供不同電纜長度等客製化選項。產品於德國設計與製造，經 PTB 或 NIST 標準校準，並享有 Optris 提供的完整應用諮詢與售後支援服務。
Optris CSlaser 2M 規格
| 產品型號 Model Number | CSlaser 2ML | CSlaser 2MH |
|---|---|---|
| 感測器 Detector | ||
| 感測器 Detector | 熱電堆感測器 | 熱電堆感測器 |
| 測量原理 Measurement Principle | 單色 | 單色 |
| 光譜範圍 Spectral Range | 1.6 µm | 1.6 µm |
| 響應時間 Response Time | 10 ms | 10 ms |
| 曝光時間 Exposure Time | 10 ms | 10 ms |
| 取樣頻率 Sampling Frequency | 100 Hz | 100 Hz |
| 感測頭可更換 Exchangable Sensing Head | 不可更換 | 不可更換 |
| 光學 Optical | ||
| 光學分辨率 Distance to Spot ratio (D:S) | 150 : 1 | 300 : 1 |
| 光斑尺寸 Spot size (SF optics) | 7.3 mm at 1100 mm | 3.7 mm at 1100 mm |
| 其他光學元件 Other optics (FF/CF optics / add. CF lens) |
FF: 24 at 3600 mm CF2: 1 at 150 mm CF3: 1.3 at 200 mm CF4: 3 at 450 mm |
FF: 12 at 3600 mm CF2: 0.5 at 150 mm CF3: 0.7 at 200 mm CF4: 1.5 at 450 mm |
| 對焦 Focus | 固定式 | 固定式 |
| 測量 Measurement | ||
| 目標溫度範圍 Object Measurement Range | 250 ~ 800 °C | 385 ~ 1600 °C |
| 精度 Accuracy | ±0.3 % of reading or + 2 °C | ±0.3 % of reading or + 2 °C |
| 重複性 Repeatability | ±0.1% or + 1 °C | ±0.1% or + 1 °C |
| 溫度係數 Temperature Coefficient | ± 0.05 K/K oder ± 0.05 % / K | ± 0.05 K/K oder ± 0.05 % / K |
| 熱靈敏度 NETD | 100 mK | 100 mK |
| 熱機時間 Warm-up time | 10 min | 10 min |
| 發射率/透射率/反射率 Emissivity /Transmissivity/ Reflectivity | 0.100 – 1.100 | 0.100 – 1.100 |
| 斜率 Slope | 不適用（N/A) | 不適用（N/A) |
