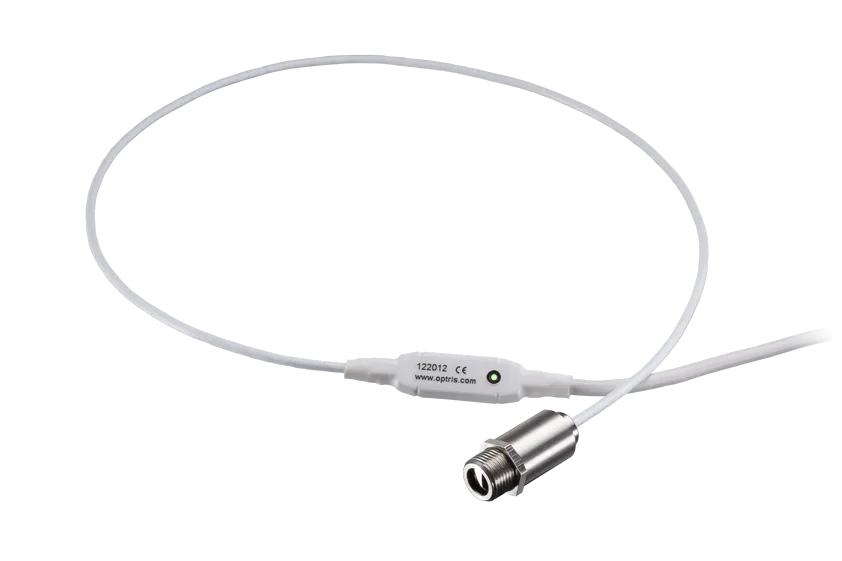

Optris CSmicro LTH – 堅固耐用的工業紅外線高溫計 ，具有高性能參數
與CSmicro LT相比，LTH型號具有高達22:1的距離光斑比，且無需冷卻即可在高達180 °C的溫度下正常工作。其堅固耐用的微型設計確保了其在惡劣環境下的可靠性，並針對熱衝擊進行了優化，從而保證了測量精度和重複性。這使其成為熱成型、塑膠加工和製造等眾多產業中不可或缺的控制迴路輸入熱感測器。
關鍵特點
- 微型感測頭 24 x 12 毫米，M12x1 螺紋
- 溫度範圍：-50 °C 至 1030 °C
- 光譜範圍：8 至 14 µm
- 最高環境溫度額定值可達 180 °C
- 距離與光斑尺寸之比高達 22:1
- 獨特的抗熱衝擊設計，可實現最佳的重複性和精確度
產品描述與功能深度解析
I. 精準量測性能與寬廣溫度範圍
CSmicro LTH 高溫計專為工業環境中的精確溫度測量而精心設計，具備極高的測量可靠度與穩定性。此設備採用專用熱電堆探測器，可精準偵測 8–14 µm 波段的紅外線能量，特別適用於 -50°C 至 1030°C 範圍內的高發射率目標。
其高達 22:1 的距離光斑尺寸比，即使在較遠距離仍可維持良好解析度與精度，並可在高達 180°C 的環境溫度下無需冷卻持續運作，確保在嚴苛條件下仍能提供穩定量測結果。
II.堅固結構與嚴苛環境適應能力
CSmicro LTH 以耐用性為核心設計理念，結構緊湊並具備優異的抗熱衝擊能力，可承受快速且劇烈的環境溫度變化。測量頭採用不銹鋼材質製成，並配備 M12x1 螺紋接口，即使在空間受限或高溫環境中亦可輕鬆安裝。
此外，電子元件策略性配置於電纜內，有效提升測量頭的耐熱能力，使感測器在重工業或長時間運作條件下仍能保持高可靠度與長期穩定性。
III. 多元介面、智慧功能與系統整合
CSmicro LTH 系列提供多種輸出與通訊方式，包括 4–20 mA、0/5–10V 類比輸出、數位警報以及 RS232 串行通訊，方便整合至現有控制與自動化系統。支援 mA 輸出的版本可進行兩線式操作，能依測量溫度動態調整電流，簡化佈線需求。
設備內建智慧 LED 顯示功能，可顯示警報狀態、目標支援、自我診斷資訊與溫度代碼，協助使用者快速掌握運行狀態並提升維護效率。
IV. 應用彈性、配件選項與品質保證
CSmicro LTH 適用於熱成型、塑膠加工、食品生產、製造業、品質控制、機器狀態監測及預防性維護等多元應用。系列產品提供近焦與標準鏡頭等多種光學選項，並可搭配空氣吹掃系統、安裝法蘭等選配件，以因應小尺寸目標或特殊安裝需求。
所有產品均在德國設計與製造，並依 PTB 或 NIST 等標準進行校準。針對 OEM 大量客戶亦提供客製化選項，如不同長度或形式的電纜配置，並由應用工程師提供完整技術諮詢與售後支援。
Optris CSmicro LTH 規格
| 產品型號 Model Number | CSmicro LT15 H | CSmicro LT22 H |
|---|---|---|
| 感測器 Detector | ||
| 感測器 Detector | 熱電堆感測器 | 熱電堆感測器 |
| 測量原理 Measurement Principle | 單色 | 單色 |
| 光譜範圍 Spectral Range | 8 – 14 µm | 8 – 14 µm |
| 響應時間 Response Time | 150 ms | 150 ms |
| 曝光時間 Exposure Time | 150 ms | 150 ms |
| 取樣頻率 Sampling Frequency | 7 Hz | 7 Hz |
| 感測頭可更換 Exchangable Sensing Head | 不可更換 | 不可更換 |
| 光學 Optical | ||
| 光學分辨率 Distance to Spot ratio (D:S) | 15 : 1 | 22 : 1 |
| 光斑尺寸 Spot size (SF optics) | 26.7 at 400mm | 50 at 1100mm |
| 其他光學元件 Other optics (FF/CF optics / add. CF lens) | CF: 3.4 mm at 50 mm |
SF + CF: 0.6 mm at 10 mm CF: 2.3 mm at 50 mm |
| 對焦 Focus | 固定式 | 固定式 |
| 測量 Measurement | ||
| 目標溫度範圍 Object Measurement Range | -50 ~ 1030°C | -50 ~ 1030°C |
| 精度 Accuracy | ± 1% or ± 1°C | ± 1% or ± 1°C |
| 重複性 Repeatability | ± 0.5 % or ± 0.5 °C | ± 0.5 % or ± 0.5 °C |
| 溫度係數 Temperature Coefficient | ± 0.05 K/K oder ± 0.05 % / K | ± 0.05 K/K oder ± 0.05 % / K |
| 熱靈敏度 NETD | 50 mK | 50 mK |
| 熱機時間 Warm-up time | 10 min | 10 min |
| 發射率/透射率/反射率 Emissivity /Transmissivity/ Reflectivity | 0.100 – 1.100 | 0.100 – 1.100 |
| 斜率 Slope | 不適用（N/A) | 不適用（N/A) |
