Optris CT 3M – 適用於低溫金屬製程的工業級 3M 紅外線高溫計
Optris CT 3M 的核心零件是一個高溫計，其內建微型紅外線測溫儀，工作波長為 2.3 μm。這款精密儀器能夠精確測量金屬、二次金屬加工、金屬氧化物和陶瓷材料的溫度。無論是適用於 50 °C 至 400 °C 溫度範圍的 3ML 型號，還是可達到 1800 °C 的 3MH3 型號，總有一款能滿足您的精確測量需求。
關鍵特點
- 溫度範圍：50℃ 至 1800℃
- 光譜範圍：2.3 µm
- 反應時間：1 ms
產品描述與功能深度解析
I. 低溫金屬應用的可靠非接觸式測溫方案

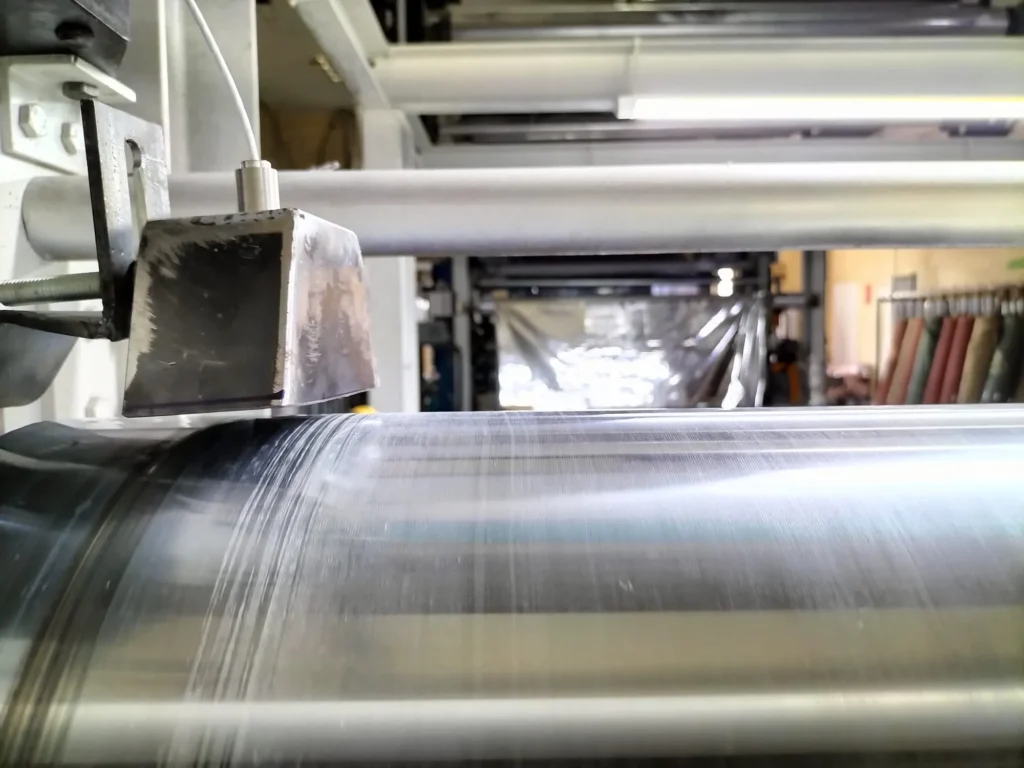

Optris CT 3M 是一款可靠的非接觸式溫度測量解決方案，尤其擅長在低溫環境下處理各種複雜材料，特別適用於金屬應用。這款紅外線測溫儀專為在嚴苛的工業環境中穩定運作而設計，測量範圍寬廣，涵蓋 50 °C 至 1800 °C，可滿足多樣化的工業溫度量測需求。
II.短波長 InGaAs 偵測技術與高精度量測
Optris CT 3M 的核心元件為工作波長 2.3 μm 的擴展型 InGaAs 偵測器，能夠對金屬、二次金屬加工、金屬氧化物及陶瓷材料進行精確的溫度測量。其溫度量測範圍為 50 °C 至 1800 °C，曝光時間最短可達 1 ms，兼具高精度與高速反應能力。短波長光譜靈敏度可有效降低因發射率變化所造成的量測偏差，確保在不同材料與環境條件下皆能穩定運作。
III. 多型號配置與高光學解析設計
Optris CT 3M 系列針對不同溫度需求提供多種型號選擇，從適用於 50 °C 至 400 °C 的 3ML 型號，到最高可達 1800 °C 的 3MH3 型號，能靈活對應多數工業製程需求。CT 3M 具備高達 75:1 的距離與光斑尺寸比，即使在遠距離量測時仍能維持精確度。其緊湊的紅外線感測器尺寸便於整合至重型機械中，而僅 1 毫秒的快速響應時間，則能有效監測快速變化的工業製程。
IV. 高度整合能力與完整配件支援

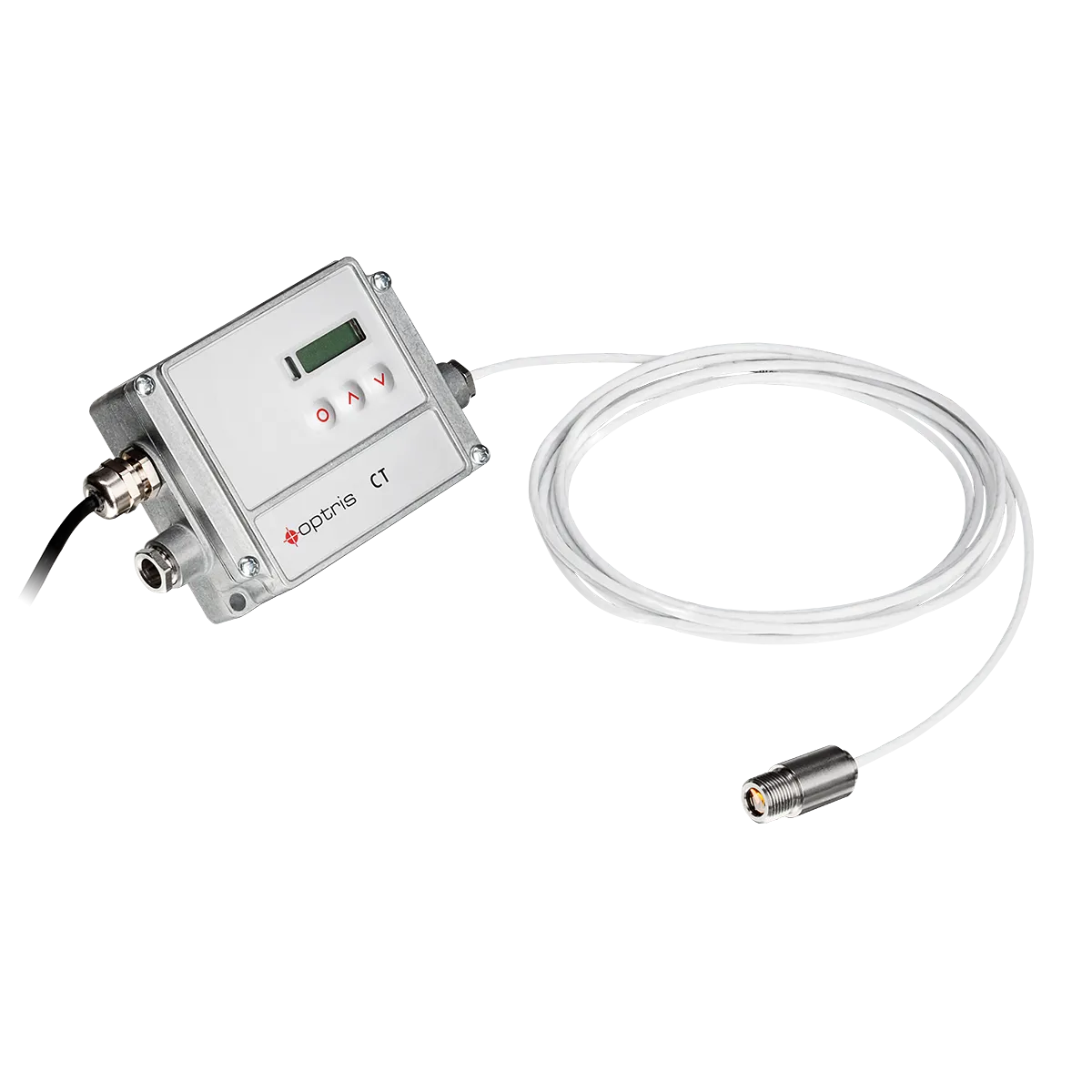

Optris CT 3M 採用由測量頭與獨立電子盒組成的兩件式感測器設計，兼顧量測精度與系統彈性。電子盒可簡化設備配置，並提供多種類比與數位輸出介面，包括 0/4–20 mA、0–5 V、0–10 V、K 型或 J 型熱電偶、USB、RS485、RS232、繼電器輸出、Profibus DP、ProfiNet 以及乙太網路與乙太網路隔離介面。其緊湊型感測頭直徑僅 14 mm、長度 28 mm，無需額外冷卻即可承受高達 85 °C 的環境溫度。搭配安裝叉、瞄準管、近焦鏡頭、空氣吹掃附件與冷卻套等選購配件，可依不同工況進行客製化配置，進一步擴展 CT 3M 系列在各類工業場景中的應用彈性。
Optris CT 3M 規格
| 產品型號 Model Number | CT 3ML | CT 3MH | CT 3MH1 | CT 3MH2 | CT 3MH3 |
|---|---|---|---|---|---|
| 感測器 Detector | |||||
| 感測器 Detector | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs |
| 測量原理 Measurement Principle | 單色 | 單色 | 單色 | 單色 | 單色 |
| 光譜範圍 Spectral Range | 2.3 μm | 2.3 μm | 2.3 μm | 2.3 μm | 2.3 μm |
| 響應時間 Response Time | 1 ms | 1 ms | 1 ms | 1 ms | 1 ms |
| 曝光時間 Exposure Time | 1 ms | 1 ms | 1 ms | 1 ms | 1 ms |
| 取樣頻率 Sampling Frequency | 1000 Hz | 1000 Hz | 1000 Hz | 1000 Hz | 1000 Hz |
| 感測頭可更換 Exchangable Sensing Head | 可更換 | 可更換 | 可更換 | 可更換 | 可更換 |
| 光學 Optical | |||||
| 光學分辨率 Distance to Spot ratio (D:S) | 22 : 1 | 33 : 1 | 75 : 1 | 75 : 1 | 75 : 1 |
| 光斑尺寸 Spot size (SF optics) | 50 at 1100mm | 48.5 at 1600mm | 21.3 mm at 1600mm | 21.3 mm at 1600mm | 21.3 mm at 1600mm |
| 其他光學元件 Other optics (FF/CF optics / add. CF lens) |
CF: 5 mm at 110 mm CF1: 1.5 mm at 30 mm |
CF: 3.4 mm at 110 mm CF1: 1.0mm at 30mm |
CF: 1.5 mm at 110 mm | CF: 1.5 mm at 110 mm | CF: 1.5 mm at 110 mm |
| 對焦 Focus | 固定式 | 固定式 | 固定式 | 固定式 | 固定式 |
| 測量 Measurement | |||||
| 目標溫度範圍 Object Measurement Range | 50 ~ 400°C | 100 ~ 600°C | 150 ~ 1000°C | 200 ~ 1500°C | 250 ~ 1800°C |
| 精度 Accuracy | ±0.3 % of reading +2 °C | ±0.3 % of reading +2 °C | ±0.3 % of reading +2 °C | ±0.3 % of reading +2 °C | ±0.3 % of reading +2 °C |
| 重複性 Repeatability | ±0,1 % of reading +1 °C | ±0,1 % of reading +1 °C | ±0,1 % of reading +1 °C | ±0,1 % of reading +1 °C | ±0,1 % of reading +1 °C |
| 溫度係數 Temperature Coefficient | ±0,05 K/ K or ±0,05 %/ K | ±0,05 K/ K or ±0,05 %/ K | ±0,05 K/ K or ±0,05 %/ K | ±0,05 K/ K or ±0,05 %/ K | ±0,05 K/ K or ±0,05 %/ K |
| 熱靈敏度 NETD | 600 mK | 60 mK | 110 mK | 120 mK | 100 mK |
| 熱機時間 Warm-up time | 無需暖機 | 無需暖機 | 無需暖機 | 無需暖機 | 無需暖機 |
| 發射率/透射率/反射率 Emissivity /Transmissivity/ Reflectivity | 0.100 – 1.100 | 0.100 – 1.100 | 0.100 – 1.100 | 0.100 – 1.100 | 0.100 – 1.100 |
| 斜率 Slope | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) |
