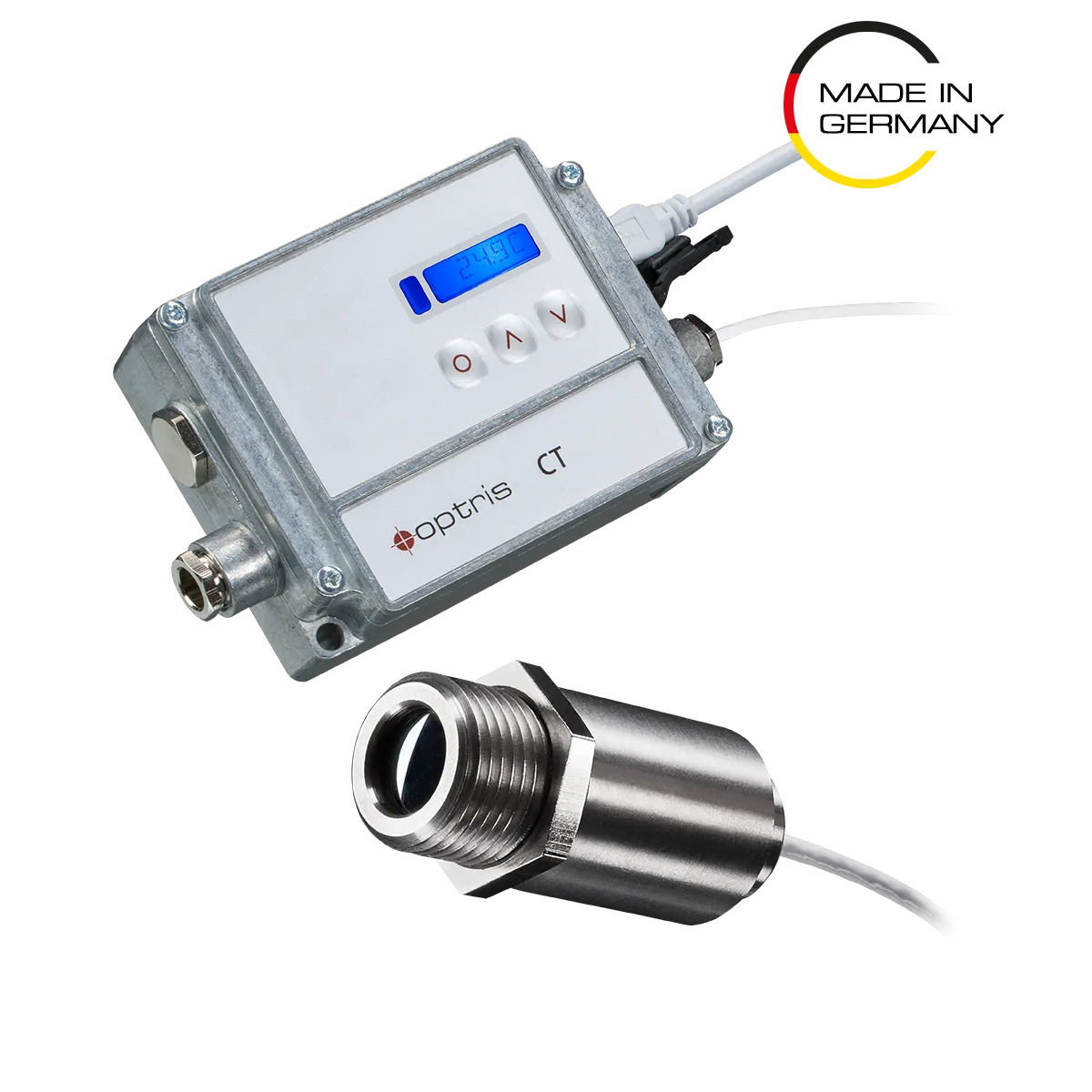

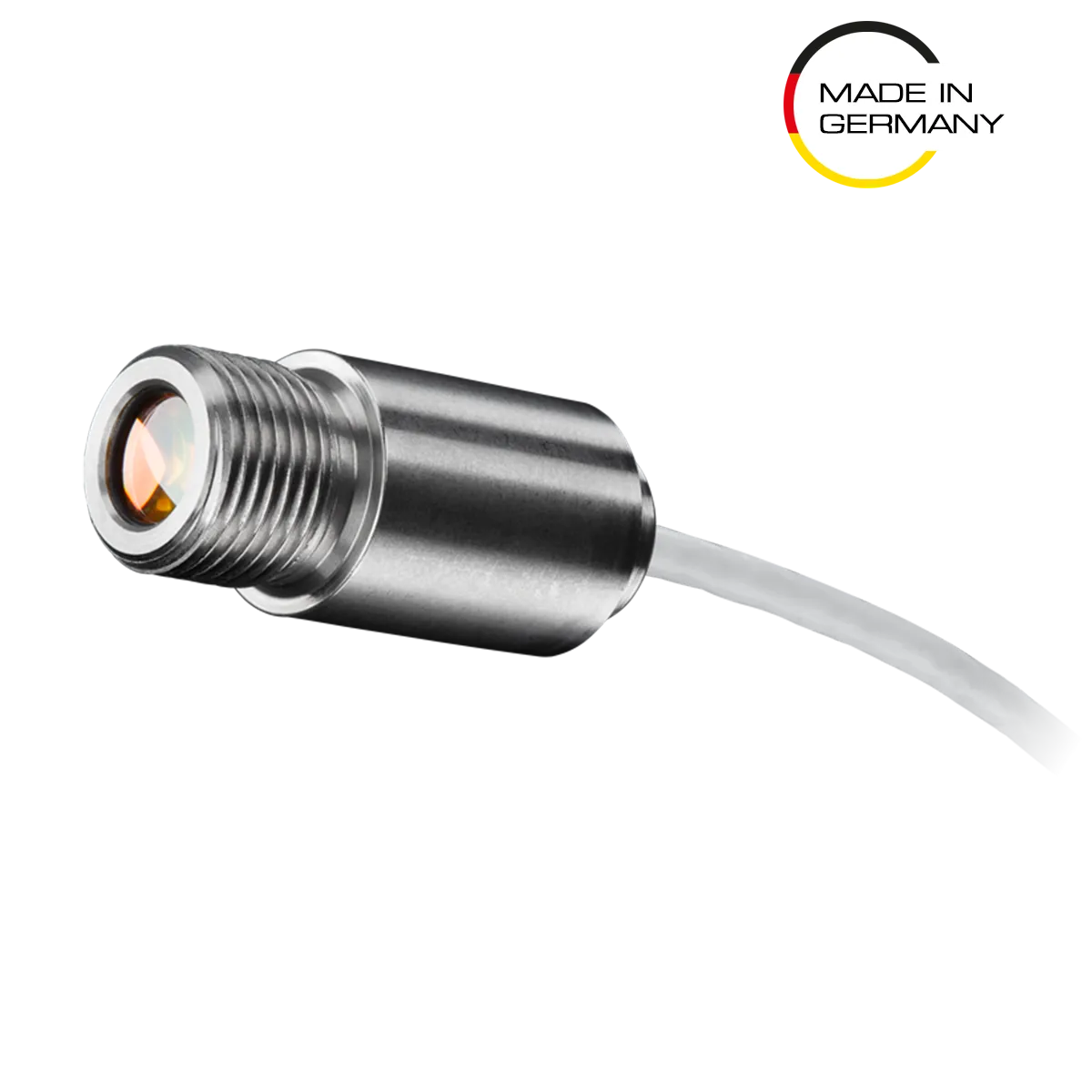

Optris CT LT – 最小型 22:1 光學解析度紅外線測溫儀
該系列高溫計由德國設計製造，提供精確的非接觸式溫度測量，並配備類比和數位輸出，可無縫整合到各種機械設備中。選購配件包括安裝叉、瞄準管、近焦透鏡、空氣吹掃裝置和冷卻套，進一步增強了其功能，確保其在各種工業應用中的通用性。
關鍵特點
- 溫度範圍：-50 °C 至 975 °C
- 光譜範圍：8 至 14 µm
- 反應時間：150 ms
- 最高環境溫度額定值可達 180 °C
- 距離與光斑尺寸之比高達 22:1
- 獨特的抗熱衝擊設計，可實現最佳的重複性和精確度
產品描述與功能深度解析

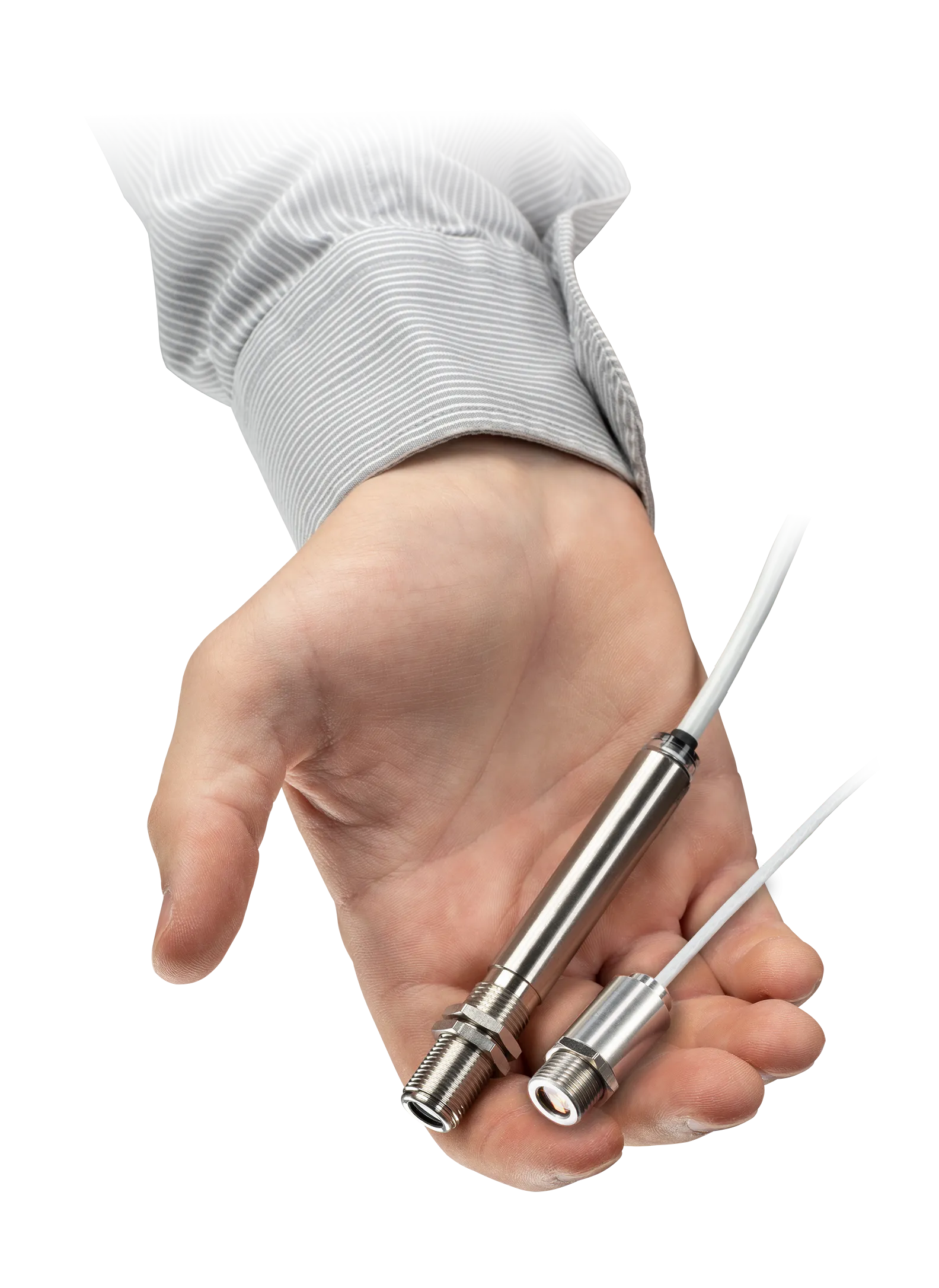

I. 超小型高解析紅外線感測頭，兼顧精度與速度

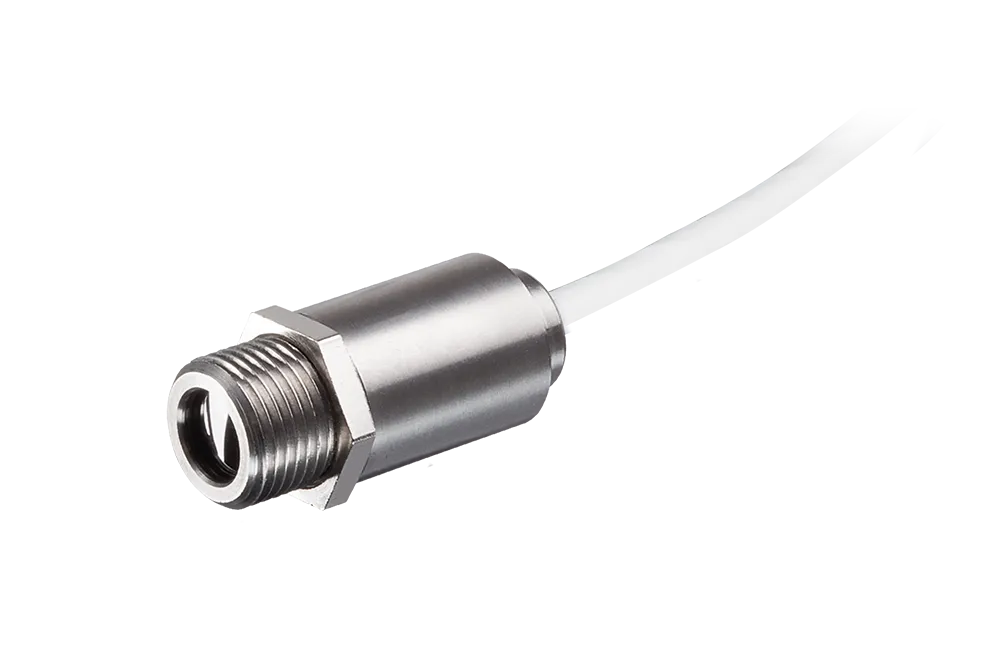

Optris CT LT 系列高溫計配備世界上最小的紅外線感測頭之一，具備高達 22:1 的光學解析度。該系列採用熱電堆作為偵測器，工作光譜頻寬為 8–14 µm，特別適合對高發射率、非反射物體進行非接觸式溫度測量，即使在物體溫度較低的情況下，也能提供穩定且可靠的量測結果。
CT LT 系列非接觸式溫度測量儀樹立了行業標桿，兼顧精度和速度。該系列產品採用兩件式設計，內建全球最小的紅外線感測器之一，擁有高達 22:1 的卓越光學解析度和低至 150 毫秒的快速曝光時間，專為高效監測各行業快節奏的生產流程而優化。
II.卓越耐溫設計，適用高溫與嚴苛工業環境
CT LT 系列高溫計具備優異的耐熱性能，感測頭在無需額外冷卻的情況下，即可承受高達 180 °C 的環境溫度，特別適合高溫製程或安裝空間受限的應用場景。其抗熱衝擊設計可確保在環境溫度變化時維持良好的量測重複性與穩定性。
該系列產品的測量溫度範圍涵蓋 -50 °C 至 975 °C，適用於多數非反射材質。整體設計與製造符合德國高品質標準，兼顧結構強度與長時間運作的可靠性，使其成為高溫工業環境中值得信賴的非接觸式測溫解決方案。
III. 多元輸出介面與完整配件，適合固定式長期監測
Optris CT LT 系列專為固定安裝與連續溫度監測而設計，控制盒內建 LCD 顯示螢幕與程式設定按鍵，方便現場操作與參數調整。其電子系統提供多樣化的類比與數位輸出介面，包括 0/4–20 mA、0–5 V、0–10 V、K 型或 J 型熱電偶、USB、RS232、RS485、繼電器輸出（2 組光隔離），並可選配 Profibus 或乙太網路介面，能夠無縫整合至各類自動化設備與控制系統。

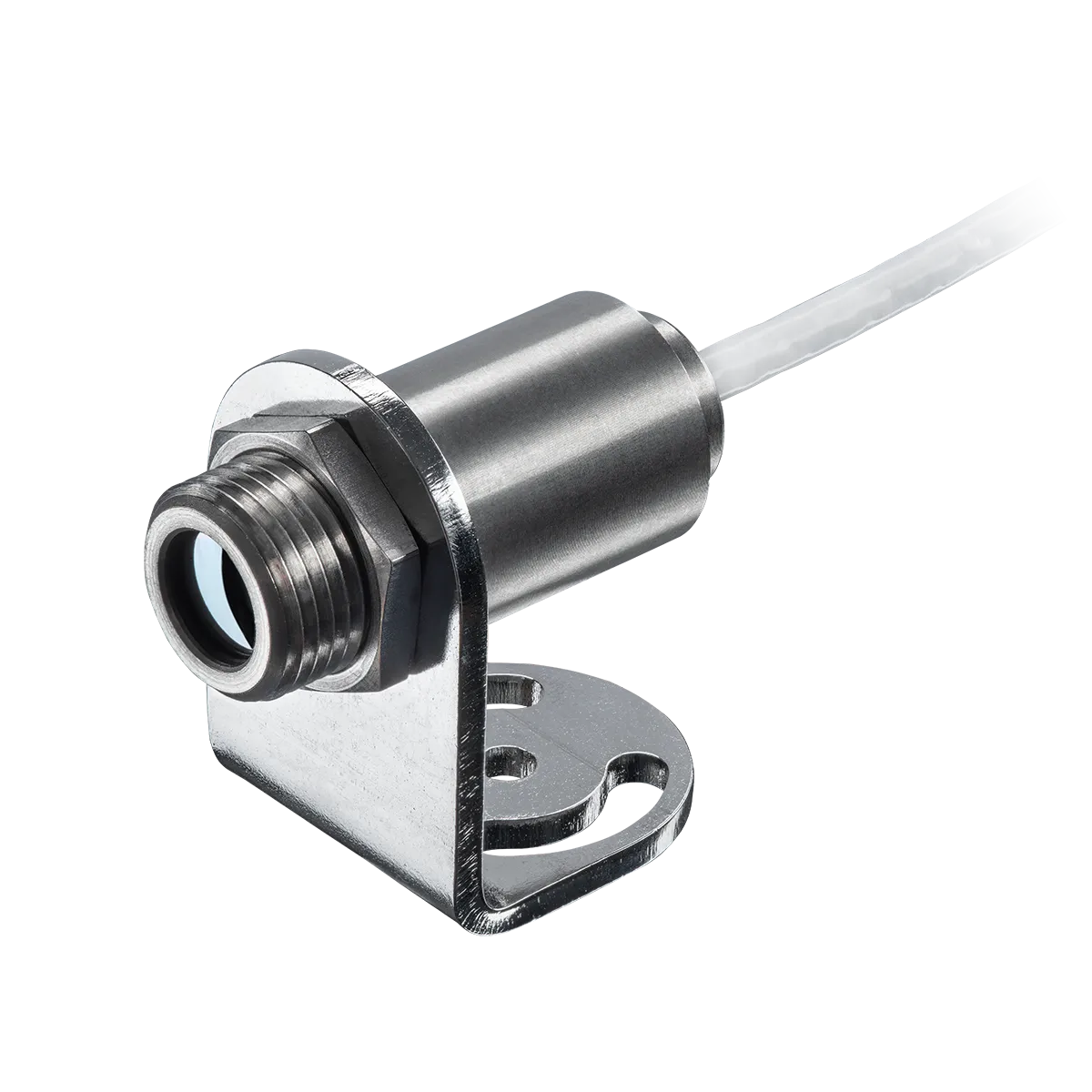

此外，針對不同工業應用需求，CT LT 系列亦提供多項選購配件以提升使用彈性。安裝叉可確保感測器穩固固定，瞄準管有助於提升對準精度，近焦鏡頭適合小型或遠距離目標測量，空氣吹掃配件可在惡劣環境下保護感測頭免於污染，而冷卻套則可進一步強化高溫條件下的量測穩定性與準確度。
Optris CT LT 規格
| 產品型號 Model Number | CT LT02 | CT LT15 | CT LT22 | ||||
|---|---|---|---|---|---|---|---|
| 感測器 Detector | |||||||
| 感測器 Detector | 熱電堆感測器 | 熱電堆感測器 | 熱電堆感測器 | ||||
| 測量原理 Measurement Principle | 單色 | 單色 | 單色 | ||||
| 光譜範圍 Spectral Range | 8 – 14 μm | 8 – 14 μm | 8 – 14 μm | ||||
| 響應時間 Response Time | 150 ms | 150 ms | 150 ms | ||||
| 曝光時間 Exposure Time | 14 ms | 14 ms | 14 ms | ||||
| 取樣頻率 Sampling Frequency | 70 Hz | 70 Hz | 70 Hz | ||||
| 感測頭可更換 Exchangable Sensing Head | 可更換 | 可更換 | 可更換 | ||||
| 光學 Optical | |||||||
| 光學分辨率 Distance to Spot ratio (D:S) | 2 : 1 | 15 : 1 | 22 : 1 | ||||
| 光斑尺寸 Spot size (SF optics) | 200 mm at 400mm | 26.7 at 400mm | 50 at 1100mm | ||||
| 其他光學元件 Other optics (FF/CF optics / add. CF lens) | SF + CF: 2.5 mm at 23 mm |
SF + CF: 0.8 mm at 10 mm CF: 3.4 mm at 50 mm |
SF + CF: 0.6 mm at 10 mm CF: 2.3 mm at 50 mm |
||||
| 對焦 Focus | 固定式 | 固定式 | 固定式 | ||||
| 測量 Measurement | |||||||
| 目標溫度範圍 Object Measurement Range | -50 ~ 600°C | -50 ~ 600°C | -50 ~ 975°C | ||||
| 精度 Accuracy | ± 1% or ± 1°C | ± 1% or ± 1°C | ± 1% or ± 1°C | ||||
| 重複性 Repeatability | ± 0.5 % or ± 0.5 °C | ± 0.5 % or ± 0.5 °C | ± 0.5 % or ± 0.5 °C | ||||
| 溫度係數 Temperature Coefficient | ± 0.05 K/K oder ± 0.05 % / K | ± 0.05 K/K oder ± 0.05 % / K | ± 0.05 K/K oder ± 0.05 % / K | ||||
| 熱靈敏度 NETD | 100 mK | 50 mK | 50 mK | ||||
| 熱機時間 Warm-up time | 10 min | 10 min | 10 min | ||||
| 發射率/透射率/反射率 Emissivity /Transmissivity/ Reflectivity | 0.100 – 1.100 | 0.100 – 1.100 | 0.100 – 1.100 | ||||
| 斜率 Slope | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) | ||||
