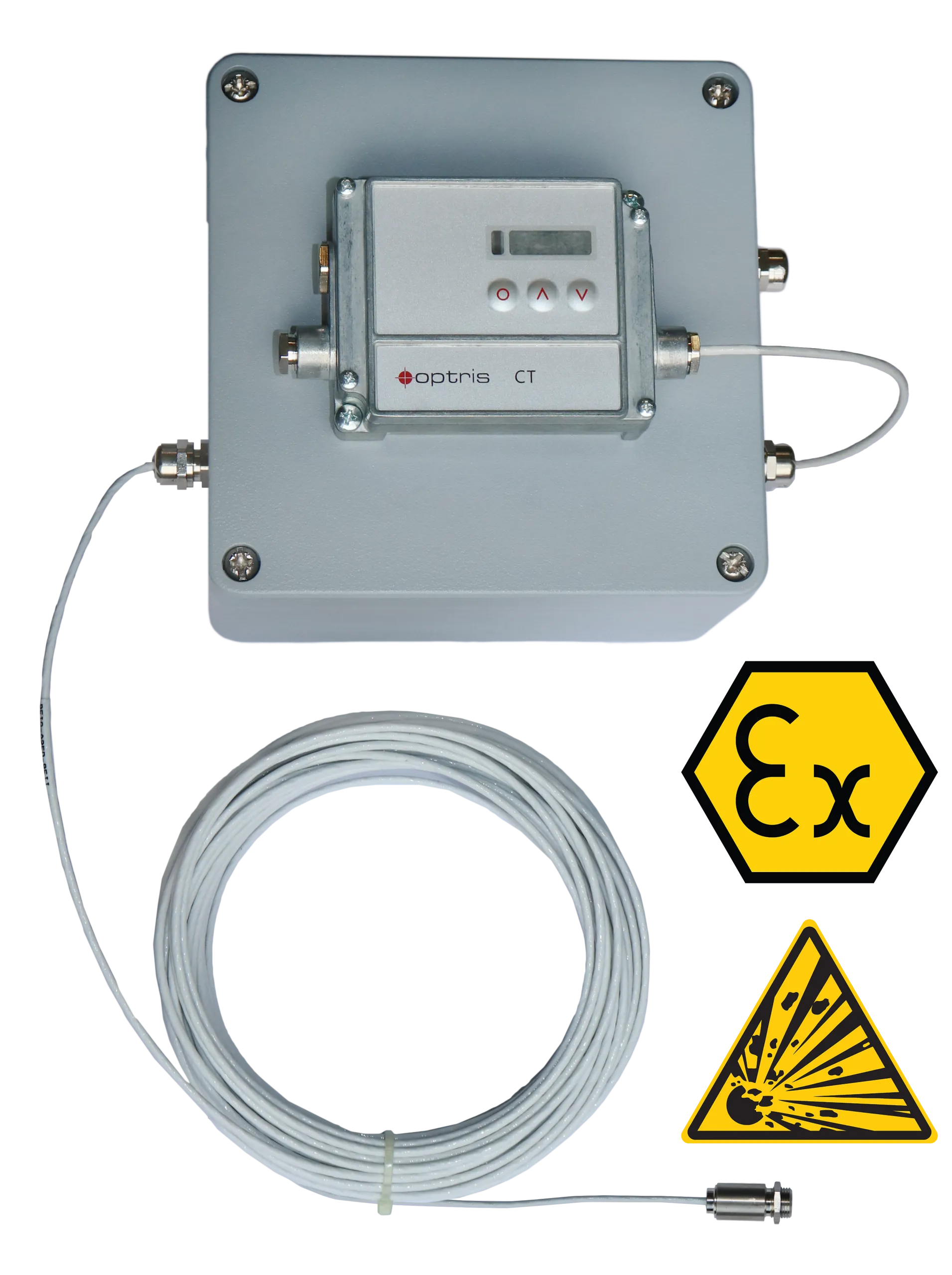

Optris CTex LT – 危險區域（ATEX）緊湊型兩件式工業紅外線高溫計
CTex LT 繼承了標準CT LT系列的卓越光學性能。其光譜範圍為 8-14 µm，非常適合測量高發射率材料，例如塑膠、塗料、紡織品和食品。它擁有 -50 °C 至 975 °C 的寬廣溫度測量範圍和高達 22:1 的光學解析度（距離與光斑比），即使對於小型或遠距離目標也能保證精確讀數。感測器頭可在高達 180 °C 的環境溫度下穩定運作，確保在嚴苛條件下也能保持性能穩定。
整合靈活性是其關鍵優勢。此高溫計支援多種類比和數位輸出，包括 Modbus RTU、Modbus TCP、Profinet和EtherNet/IP等業界標準協定。使用compactConnect PC 軟體或適用於 Android 裝置的IR 行動應用程序，即可輕鬆完成配置，且無需授權。豐富的配件鏡頭可針對任何安裝環境進行最佳化，而空氣吹掃裝置和冷卻外殼等選購件則可確保其在嚴苛環境下保持性能穩定。
關鍵特點
- 溫度範圍：-50 °C 至 975 °C
- 光譜範圍：8 至 14 µm
- 感測器頭可在高達 180 °C 的環境溫度下穩定運作
- 距離與光斑尺寸之比高達 22:1
產品描述與功能深度解析
I. 防爆安全設計，專為 ATEX 危險環境而生
Optris CT 系列高溫計將安全性置於設計核心，特別適用於易爆炸與高風險的工業環境。防爆型 CTex LT 配備專為危險區域設計的雙重齊納二極體安全柵，可有效限制能量輸出，確保設備在危險環境中的安全運行，為遠端溫度監測系統提供額外的防護層級。
此外，CT LTex 感測頭可被動安裝於危險區域，並透過經 ATEX 認證的一區齊納二極體安全柵（STAHL）進一步限制能量傳輸，全面強化系統的防爆安全性，使其成為危險環境中可靠的非接觸式測溫解決方案。
II.高解析兩件式結構，兼顧速度與量測彈性
CT 系列採用兩件式設計，內建全球最小的紅外線感測器之一，具備高達 22:1 的光學解析度與低至 150 毫秒的快速反應時間，特別適合高速、連續的工業生產流程監控。此結構設計可將感測頭與電子元件分離，提升安裝彈性並降低環境因素對量測精度的影響。
CTex LT 系列具備寬廣的溫度測量範圍，從 -50 °C 至 975 °C，適用於非反射物體，能滿足多樣化的工業溫度監測需求，展現其高度的應用彈性與多功能性。
III. 耐高溫結構與完整介面，適合長期工業監測
CTex LT 系列高溫計具備卓越的耐溫性能，感測頭無需額外冷卻即可在高達 180 °C 的環境溫度下穩定運行。其抗熱衝擊設計可確保在環境溫度變化下仍維持良好的重複性與可靠性，即使在嚴苛條件下也能穩定量測。產品於德國依高品質標準製造，不銹鋼外殼進一步提升耐用性，適合長時間、高精度的工業應用。
在系統整合方面，CTex LT 系列提供豐富的類比與數位輸出介面，包括 0/4–20 mA、0–5 V、0–10 V、USB、RS232、RS485、繼電器輸出（2 組光隔離），並支援 Profibus DP、Modbus RTU 等通訊協議，可無縫整合至各類機械與自動化控制系統。多樣化的選購配件，如安裝叉、瞄準管、近焦鏡頭、空氣吹掃與冷卻套，進一步強化在惡劣與高溫環境下的穩定性與量測準確度。
Optris CTex LT 規格
| 產品型號 Model Number | CTex LT02 | CTex LT15 | CTex LT22 | CTex LT02H | CTex LT10H | ||
|---|---|---|---|---|---|---|---|
| 感測器 Detector | |||||||
| 感測器 Detector | 熱電堆感測器 | 熱電堆感測器 | 熱電堆感測器 | 熱電堆感測器 | 熱電堆感測器 | ||
| 測量原理 Measurement Principle | 單色 | 單色 | 單色 | 單色 | 單色 | ||
| 光譜範圍 Spectral Range | 8 – 14 μm | 8 – 14 μm | 8 – 14 μm | 8 – 14 μm | 8 – 14 μm | ||
| 響應時間 Response Time | 150 ms | 150 ms | 150 ms | 100 ms | 100 ms | ||
| 曝光時間 Exposure Time | 14 ms | 14 ms | 14 ms | 100 ms | 100 ms | ||
| 取樣頻率 Sampling Frequency | 70 Hz | 70 Hz | 70 Hz | 10 Hz | 10 Hz | ||
| 感測頭可更換 Exchangable Sensing Head | 不可更換 | 不可更換 | 不可更換 | 不可更換 | 不可更換 | ||
| 光學 Optical | |||||||
| 光學分辨率 Distance to Spot ratio (D:S) | 2 : 1 | 15 : 1 | 22 : 1 | 2 : 1 | 10 : 1 | ||
| 光斑尺寸 Spot size (SF optics) | 200 mm at 400mm | 26.7 at 400mm | 50 at 1100mm | 200 mm at 400mm | 40 mm at 400mm | ||
| 其他光學元件 Other optics (FF/CF optics / add. CF lens) | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) | ||
| 對焦 Focus | 固定式 | 固定式 | 固定式 | 固定式 | 固定式 | ||
| 測量 Measurement | |||||||
| 目標溫度範圍 Object Measurement Range | -50 ~ 600°C | -50 ~ 600°C | -50 ~ 975°C | -40 ~ 975°C | -40 ~ 975°C | ||
| 精度 Accuracy | ± 1% or ± 1°C | ± 1% or ± 1°C | ± 1% or ± 1°C | ± 1% or ± 1.5°C | ± 1% or ± 1.5°C | ||
| 重複性 Repeatability | ± 0.5 % or ± 0.5 °C | ± 0.5 % or ± 0.5 °C | ± 0.5 % or ± 0.5 °C | ± 0.5 % or ± 0.5 °C | ± 0.5 % or ± 0.5 °C | ||
| 溫度係數 Temperature Coefficient | ± 0.05 K/K or ± 0.05 % / K | ± 0.05 K/K or ± 0.05 % / K | ± 0.05 K/K or ± 0.05 % / K | ± 0.05 K/K or ± 0.05 % / K | ± 0.05 K/K or ± 0.05 % / K | ||
| 熱靈敏度 NETD | 100 mK | 50 mK | 50 mK | 0.25 K | 0.25 K | ||
| 熱機時間 Warm-up time | 10 min | 10 min | 10 min | 10 min | 10 min | ||
| 發射率/透射率/反射率 Emissivity /Transmissivity/ Reflectivity | 0.100 – 1.100 | 0.100 – 1.100 | 0.100 – 1.100 | 0.100 – 1.100 | 0.100 – 1.100 | ||
| 斜率 Slope | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) | ||
