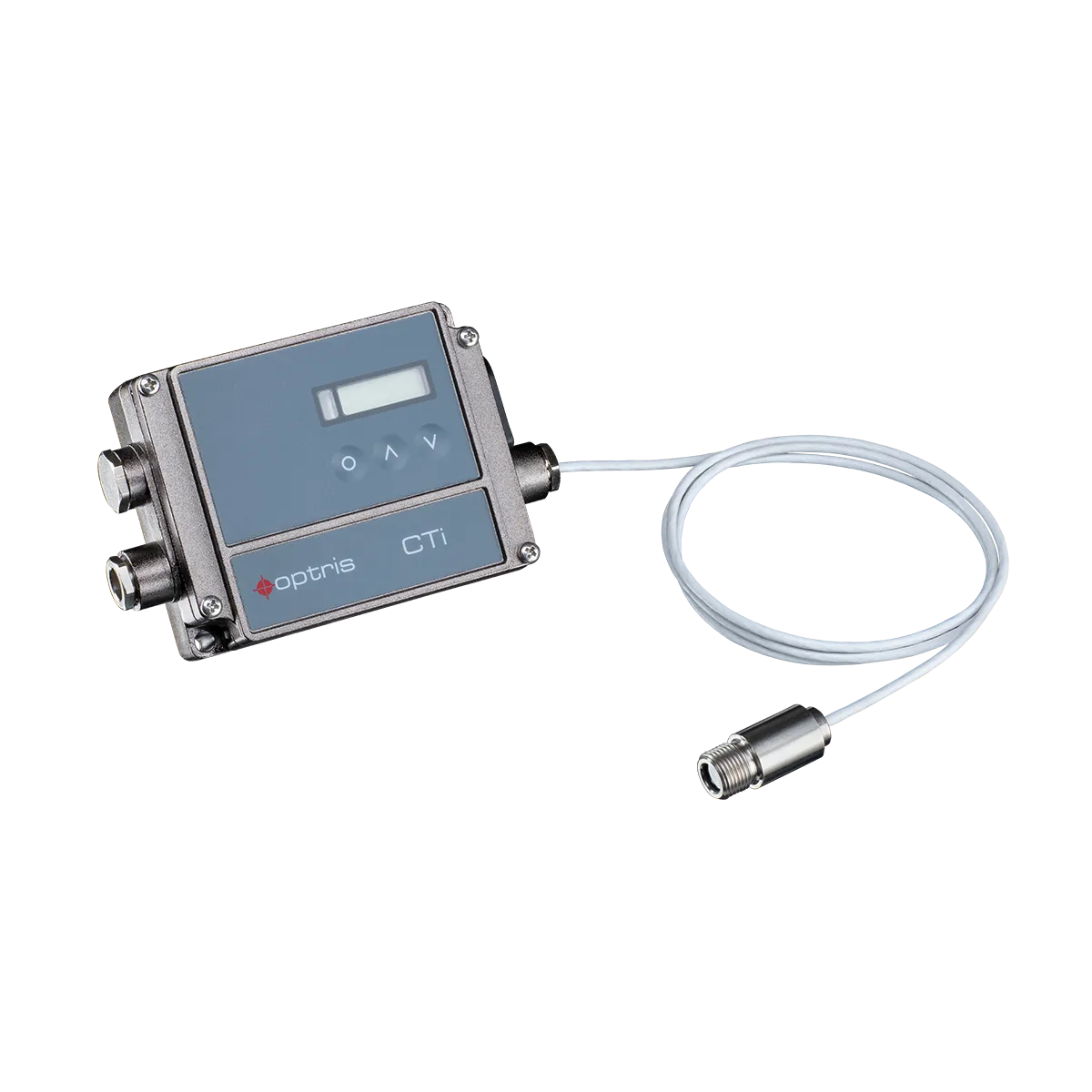

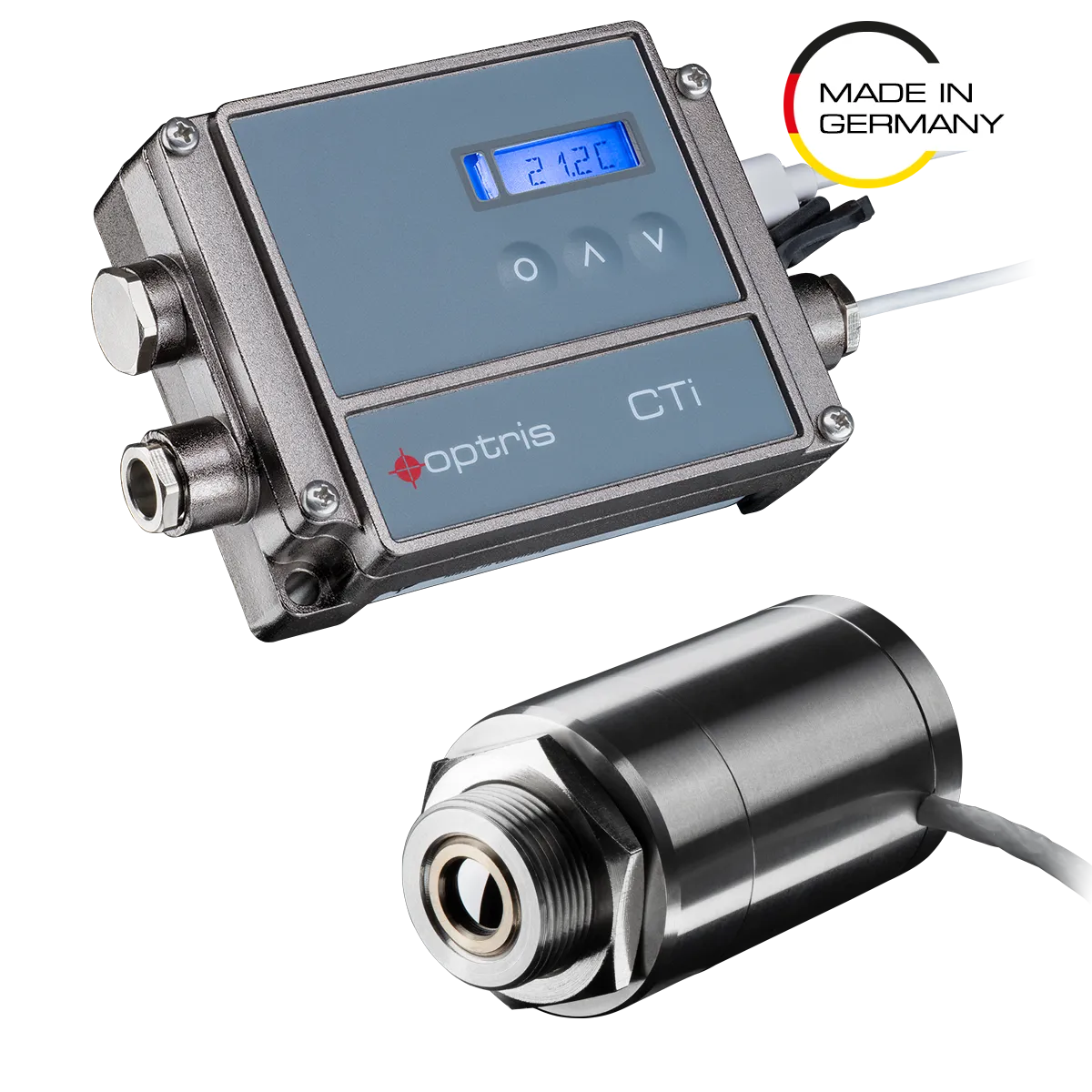

Optris CTi LT – 緊湊型兩件式工業紅外線高溫計
CTi LT 的核心優勢在於其卓越的 8–14 µm光譜頻寬，該頻寬經過最佳化，能夠以極高的精度測量高發射率材料和低溫目標。其測量範圍寬廣，從 -50 °C 到 1050 °C，非常適合用於各種工業製程中的非反射物體。高達 22:1 的出色光學解析度確保了對小型或遠距離目標的精確測量，並最大限度地減少了背景幹擾。
CTi LT 專為應對嚴苛環境而設計，憑藉其獨特的抗熱衝擊設計，無需外部冷卻即可在高達 180 °C 的環境溫度下可靠運作。這種堅固性確保了長期穩定性、重複性和精確度。該設備可透過可設定的類比和數位輸出實現靈活集成，支援Modbus RTU、Modbus TCP、Profinet和EtherNet/IP等工業協定。使用免費的CompactPlus Connect PC 軟體或適用於 Android 的IR 行動應用程式即可輕鬆完成設定。
Optris CTi LT 溫度計在德國研發、生產和工廠校準，並配備一系列配件，包括安裝支架、瞄準管、近焦鏡頭和空氣吹掃系統，可適應各種工業環境。無論是在塑膠、塗料、電子或汽車製造業，Optris CTi LT 都能為關鍵溫度監測提供可靠、精確且用途廣泛的解決方案。
關鍵特點
- 溫度範圍：-50 °C 至 1050 °C
- 光譜範圍：8 至 14 µm
- 反應時間：最長 40 ms（90% 能量）
- 最高環境溫度：180 °C
- 更高的距離光斑尺寸比：最高可達 22:1
- 獨特的抗熱衝擊設計，確保最佳的重複性和精度
產品描述與功能深度解析
I. 高精度小型化設計，適用固定式紅外線量測
ptris CTi LT 系列高溫計配備了全球最小的紅外線感測頭之一，並具備高達 22:1 的光學解析度。該系列採用熱電堆作為偵測器，工作光譜頻寬為 8–14 µm，即使在固定安裝的情況下，也能對高發射率目標進行優異的紅外線測量，並且在物體溫度較低時仍能維持穩定且精準的量測表現。
結合小型化紅外線感測器與獨立電子模組，不僅保有高精度量測能力，也提升了安裝與應用上的靈活性。其快速的反應時間低至 115 毫秒（90% 能量），特別適合用於各產業中節奏快速的製造與製程監控應用。其寬廣的量測溫度範圍涵蓋 -50 °C 至 1050 °C，適用於非反射物體的非接觸式溫度測量。
II. 耐高溫結構與抗熱衝擊設計，確保長時間穩定運作
具有卓越的耐溫性能，無需額外冷卻即可在高達 180 °C 的環境溫度下穩定運作。其獨特的抗熱衝擊設計確保了在環境溫度變化下的重複性，確保長時間運作下仍能提供可靠的溫度數據。全系列依循德國設計與製造標準，滿足工業應用對品質與耐用性的高要求。
III. 完整介面與配件支援，提升系統整合與應用彈性
CTi LT 系列的控制盒提供多樣化的 類比與數位輸出介面，可輕鬆整合至各式機械與自動化系統，包括：
其電子控制盒提供多樣化的類比與數位輸出介面，包括內建 USB-C、0/4–20 mA、0–5 V、0–10 V、K 型熱電偶、USB、RS485、RS232，以及繼電器輸出（2 組光隔離），並支援 Modbus RTU、Modbus TCP、Profinet 與 EtherNet/IP 等工業通訊協定，能夠輕鬆整合至各類機械設備與自動化系統中。
此外，針對不同工業需求量身訂製的選購配件進一步增強了紅外線感測器的功能。安裝可確保感測器固定穩定，瞄準管可提升對位與測量準確度，近焦鏡頭適用於小型或遠距離目標的精細溫度量測，而空氣吹掃配件則能在粉塵或污染嚴重的環境中有效保護感測頭，延長使用壽命。
Optris CTi LT 規格
| 產品型號 Model Number | CTi LT02 | CTi LT15 | CTi LT22 |
|---|---|---|---|
| 感測器 Detector | |||
| 感測器 Detector | 熱電堆感測器 | 熱電堆感測器 | 熱電堆感測器 |
| 測量原理 Measurement Principle | 單色 | 單色 | 單色 |
| 光譜範圍 Spectral Range | 8 – 14 μm | 8 – 14 μm | 8 – 14 μm |
| 響應時間 Response Time (90%) | 40 ms | 115 ms | |
| 曝光時間 Exposure Time | 40 ms | 115 ms | |
| 取樣頻率 Sampling Frequency | 10 kHz | 10 kHz | 10 kHz |
| 感測頭可更換 Exchangable Sensing Head | 可更換 | 可更換 | 可更換 |
| 光學 Optical | |||
| 光學分辨率 Distance to Spot ratio (D:S) | 2 : 1 | 15 : 1 | 22 : 1 |
| 光斑尺寸 Spot size (SF optics) | 200 mm at 400mm | 26.7 mm at 400mm | 50 mm at 1100mm |
| 其他光學元件 Other optics (FF/CF optics / add. CF lens) |
SF + CF: 2.5 mm at 23 mm |
SF + CF: 0.8 mm at 10 mm CF: 3.4 mm at 50 mm |
SF + CF: 0.6 mm at 10 mm CF: 2.3 mm at 50 mm |
| 對焦 Focus | 固定式 | 固定式 | 固定式 |
| 測量 Measurement | |||
| 目標溫度範圍 Object Measurement Range | -50 ~ 650°C | -50 ~ 800°C | -50 ~ 1050°C |
| 精度 Accuracy | ± 1% or ± 1°C | ± 1% or ± 1°C | ± 1% or ± 1°C |
| 重複性 Repeatability | ± 0.1 % or ± 0.1 °C | ± 0.1 % or ± 0.1 °C | ± 0.1 % or ± 0.1 °C |
| 溫度係數 Temperature Coefficient | ± 0.05 K/K oder ± 0.05 % / K | ± 0.05 K/K oder ± 0.05 % / K | ± 0.05 K/K oder ± 0.05 % / K |
| 熱靈敏度 NETD | 60 mK | 25 mK | 35 mK |
| 熱機時間 Warm-up time | 10 min | 10 min | 10 min |
| 發射率/透射率/反射率 Emissivity /Transmissivity/ Reflectivity | 0.05 – 1.100 | 0.05 – 1.100 | 0.05 – 1.100 |
| 斜率 Slope | 不適用（N/A) | 不適用（N/A) | 不適用（N/A) |
