關鍵特點
- 溫度範圍 : 50°C 到 1800°C
→CTvideo 3ML : 50-400°C
→CTvideo 3MH : 100-600°C
→CTvideo 3MH1: 150-1000°C
→CTvideo 3MH2 : 200-1500°C
→CTvideo 3MH3 : 250-1800°C
- 光譜範圍 : 2.3 μm (微米)
- 響應時間 : 1 ms (毫秒)
- 高光學解析度
- 雷射與影像瞄準
產品描述與功能深度解析
I. 核心測量技術：精準與效率的結合
Optris CTVideo 3M 系列將非接觸式溫度監控與影像監控功能整合在工業環境中，是直接接觸測量不切實際時的理想選擇。憑藉整合的影像瞄準功能，這些高溫計有助於精確對準目標。短測量波長能提高在各種材料上的準確度，減少低或未知發射率表面上的測量誤差。其溫度範圍涵蓋兩個區間：3ML 版本為 到 ，3MH 版本為 到 。響應時間低至 毫秒，適用於多種工業應用。
II. 結構彈性與操作便利性

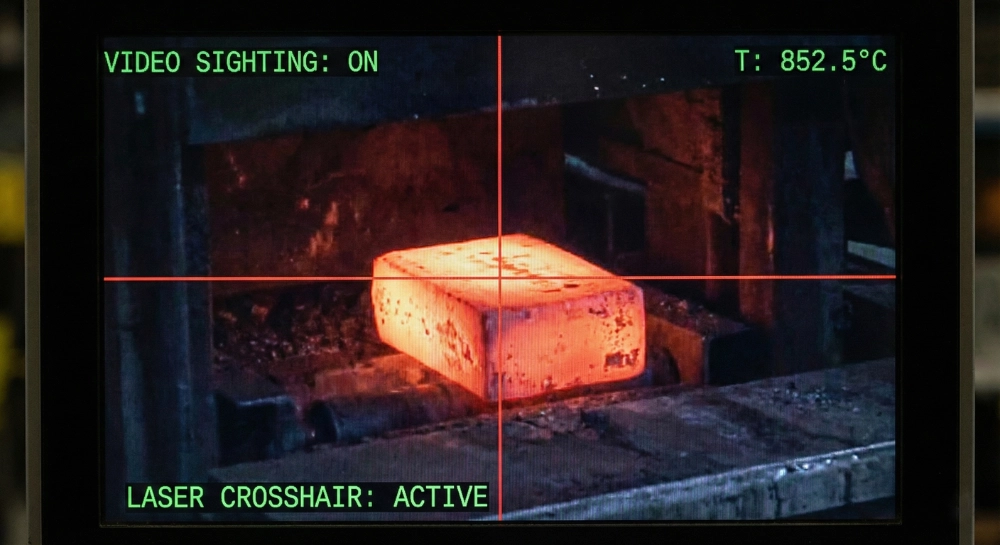

CTVideo 3M 專為固定安裝而設計，採用雙件式設計。影像瞄準與紅色十字雷射的並行使用，簡化了感測器的對準流程。此外，它具有出色的光學解析度及手動可調焦功能，可變光學元件允許順暢地對焦至所需距離，提供標準對焦 (SF) 和近距對焦 (CF) 兩種版本。電子盒提供進階的訊號處理靈活性，具備多樣化的類比和數位輸出（包括 –、 –、–、熱電偶和 USB），標準感測頭還帶有 12 針連接器。
III. 準確度與可靠性保證
CTVideo 3M 系列提供了可靠的溫度測量，具備極高的系統準確度（）和重複性（）。這些規格確保了其在工業條件下的一致性能，使其成為要求嚴苛環境下溫度監控不可或缺的工具。 Optris 的全面支援進一步提升了其作為工業溫度測量重要儀器的價值。
Optris CTvideo 3M規格
| 產品型號 Model Number | CTvideo 3ML | CTvideo 3MH | CTvideo 3MH1 | CTvideo 3MH2 | CTvideo 3MH3 |
|---|---|---|---|---|---|
| 感測器 Detector | |||||
| 感測器材質 Detector | 銦鎵砷 InGaAs | 銦鎵砷 InGaAs | 銦鎵砷 InGaAs | 銦鎵砷 InGaAs | 銦鎵砷 InGaAs |
| 測量原理 Measurement Principle | 單色 | 單色 | 單色 | 單色 | 單色 |
| 光譜範圍 Spectral Range | 2.3 μm | 2.3 μm | 2.3 μm | 2.3 μm | 2.3 μm |
| 響應時間 Response Time | 1 ms | 1 ms | 1 ms | 1 ms | 1 ms |
| 曝光時間 Exposure Time | 1 ms | 1 ms | 1 ms | 1 ms | 1 ms |
| 取樣頻率 Sampling Frequency | 1000Hz | 1000Hz | 1000Hz | 1000Hz | 1000Hz |
| 感測頭可更換 Exchangable Sensing Head | N/A | N/A | N/A | N/A | N/A |
| 探頭尺寸 Size | Ø50 x 100 mm, M48 x 1.5 | Ø50 x 100 mm, M48 x 1.5 | Ø50 x 100 mm, M48 x 1.5 | Ø50 x 100 mm, M48 x 1.5 | Ø50 x 100 mm, M48 x 1.5 |
| 光學 Optical | |||||
| 光學分辨率 Distance to Spot ratio (D:S) | 60:1 | 100:1 | 300:1 | 300:1 | 300:1 |
| 光斑尺寸 Spot size (SF optics) | 16.7 mm at 1000 mm | 10 mm at 1000 mm | 3.3 mm at 1000 mm | 3.3 mm at 1000 mm | 3.3 mm at 1000 mm |
| 其他光學元件 Other optics (FF/CF optics / add. CF lens) | CF: 1.7 mm at 100 mm | CF: 1 mm at 100 mm | CF: 0.3 mm at 100 mm | CF: 0.3 mm at 100 mm | CF: 0.3 mm at 100 mm |
| 對焦 Focus | 可調 | 可調 | 可調 | 可調 | 可調 |
| 測量 Measurement | |||||
| 目標溫度範圍 Object Measurement Range | 50 ~ 400 °C | 100 ~ 600 °C | 150 ~ 1000 °C | 200 ~ 1500 °C | 250 ~ 1800 °C |
| 精度 Accuracy | ±0.3 % of reading +2 °C | ±0.3 % of reading +2 °C | ±0.3 % of reading +2 °C | ±0.3 % of reading +2 °C | ±0.3 % of reading +2 °C |
| 重複性 Repeatability | ±0.1 % of reading +1 °C | ±0.1 % of reading +1 °C | ±0.1 % of reading +1 °C | ±0.1 % of reading +1 °C | ±0.1 % of reading +1 °C |
| 熱靈敏度 NETD | 100 mK | 100 mK | 100 mK | 100 mK | 100 mK |
