關鍵特點
- 高性能非製冷USB熱像儀，像素解析度為 640 x 480
- 溫度範圍：150°C 至 1500°C（選配：200°C 至 3000°C）
- 光譜靈敏度與玻璃在 7.9µm 處的最高發射率相符。
- 幀速率最高可達 125 Hz
產品描述與功能深度解析
I. 高解析度紅外線熱成像技術｜專為玻璃製程與科研應用設計

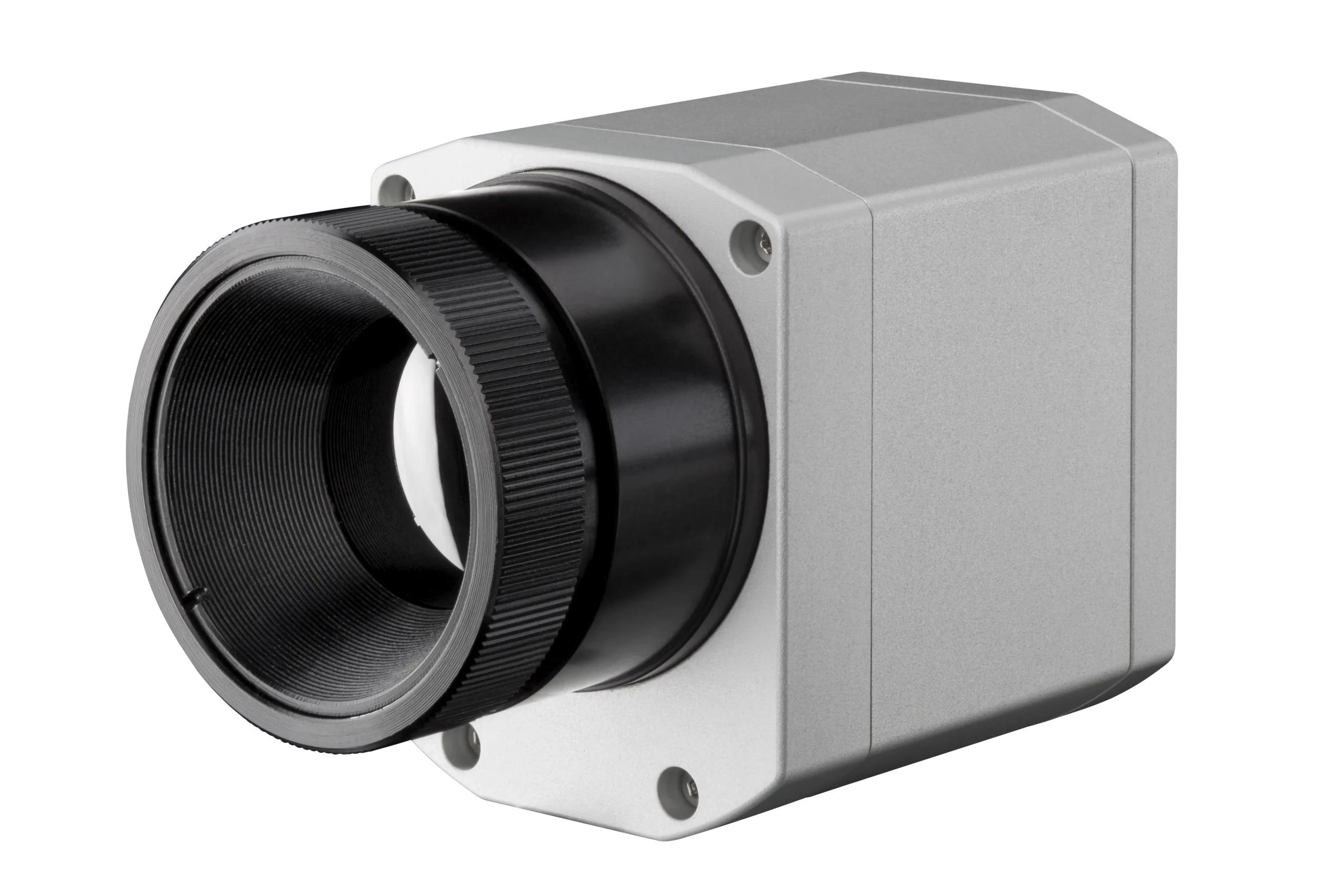

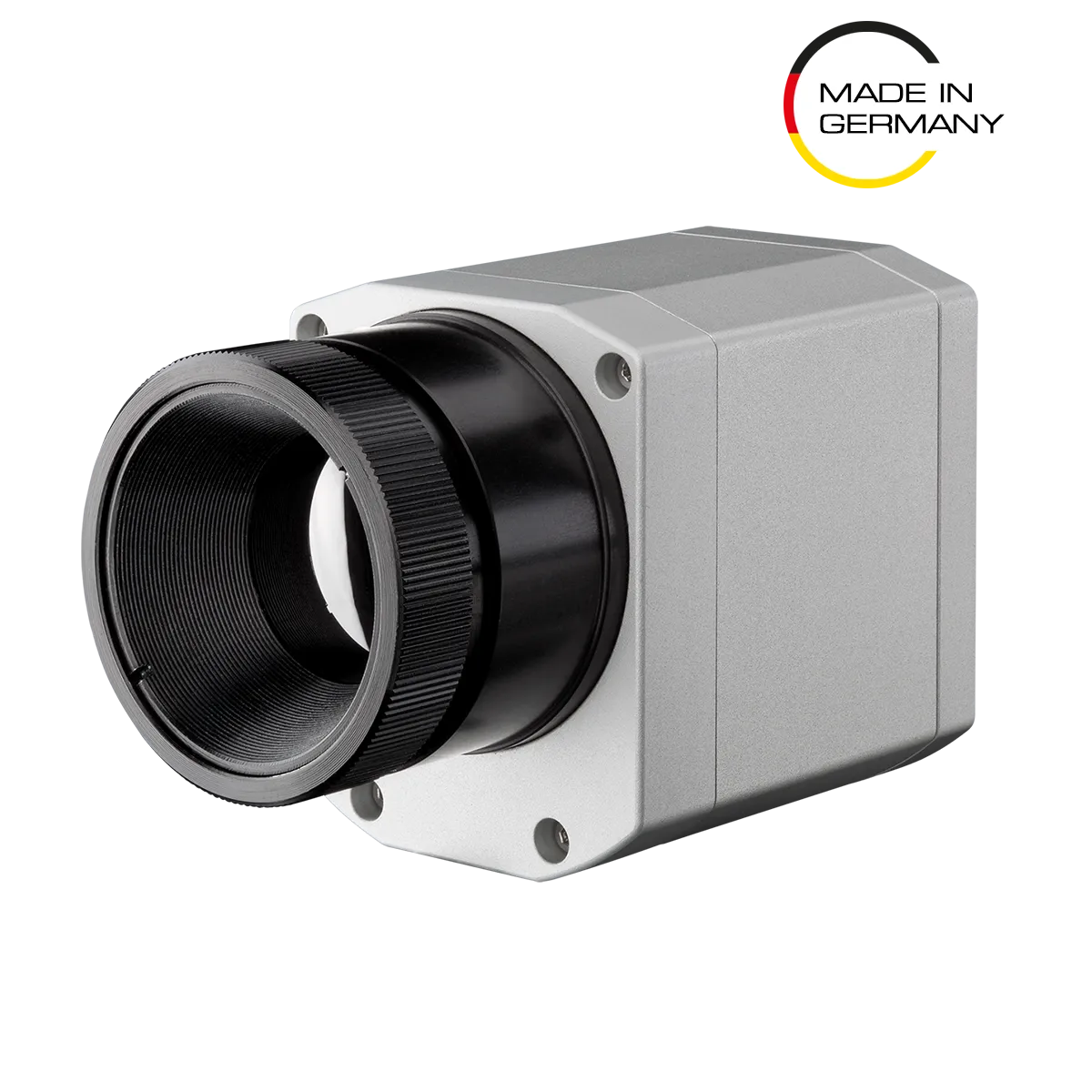

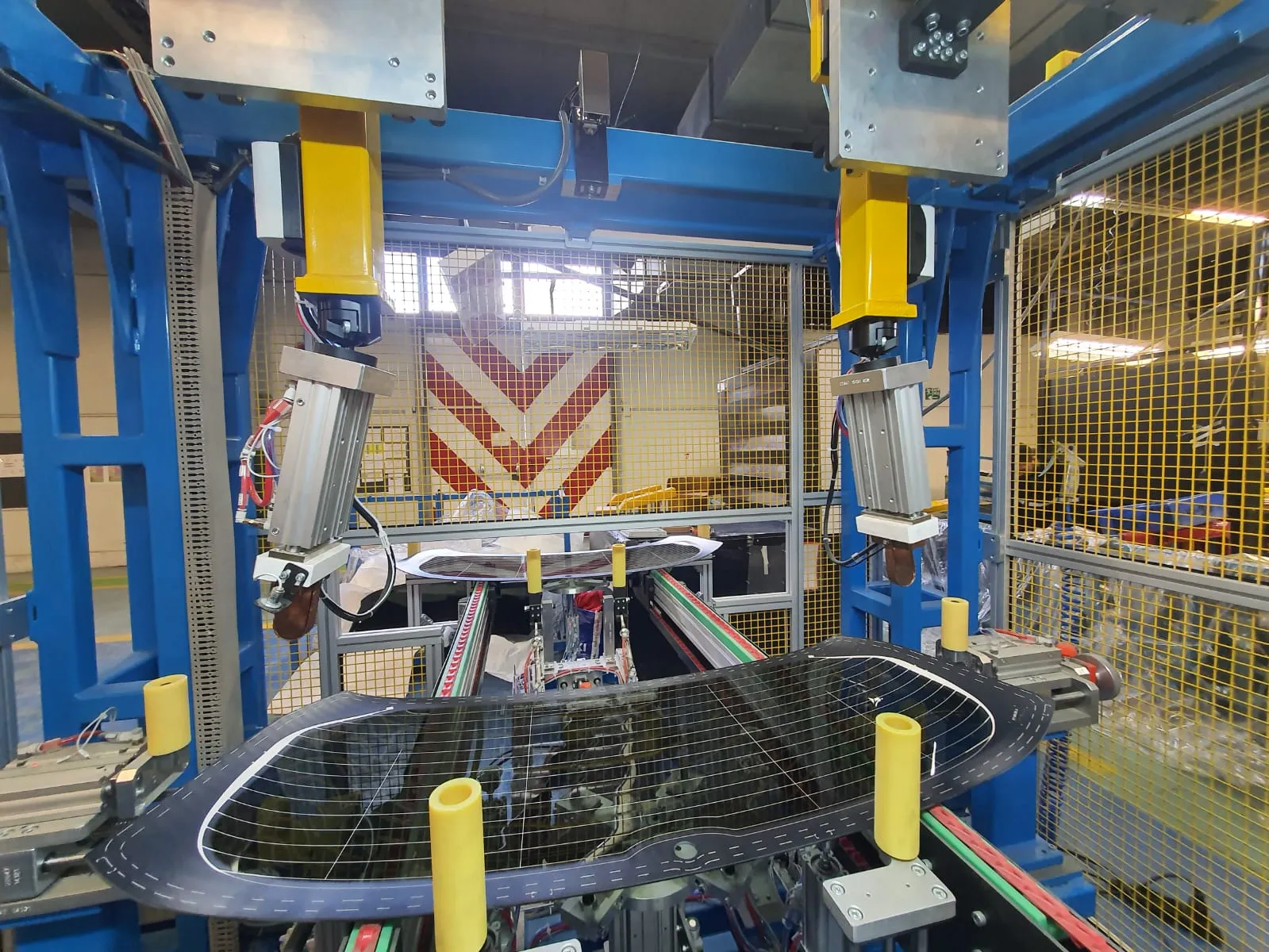

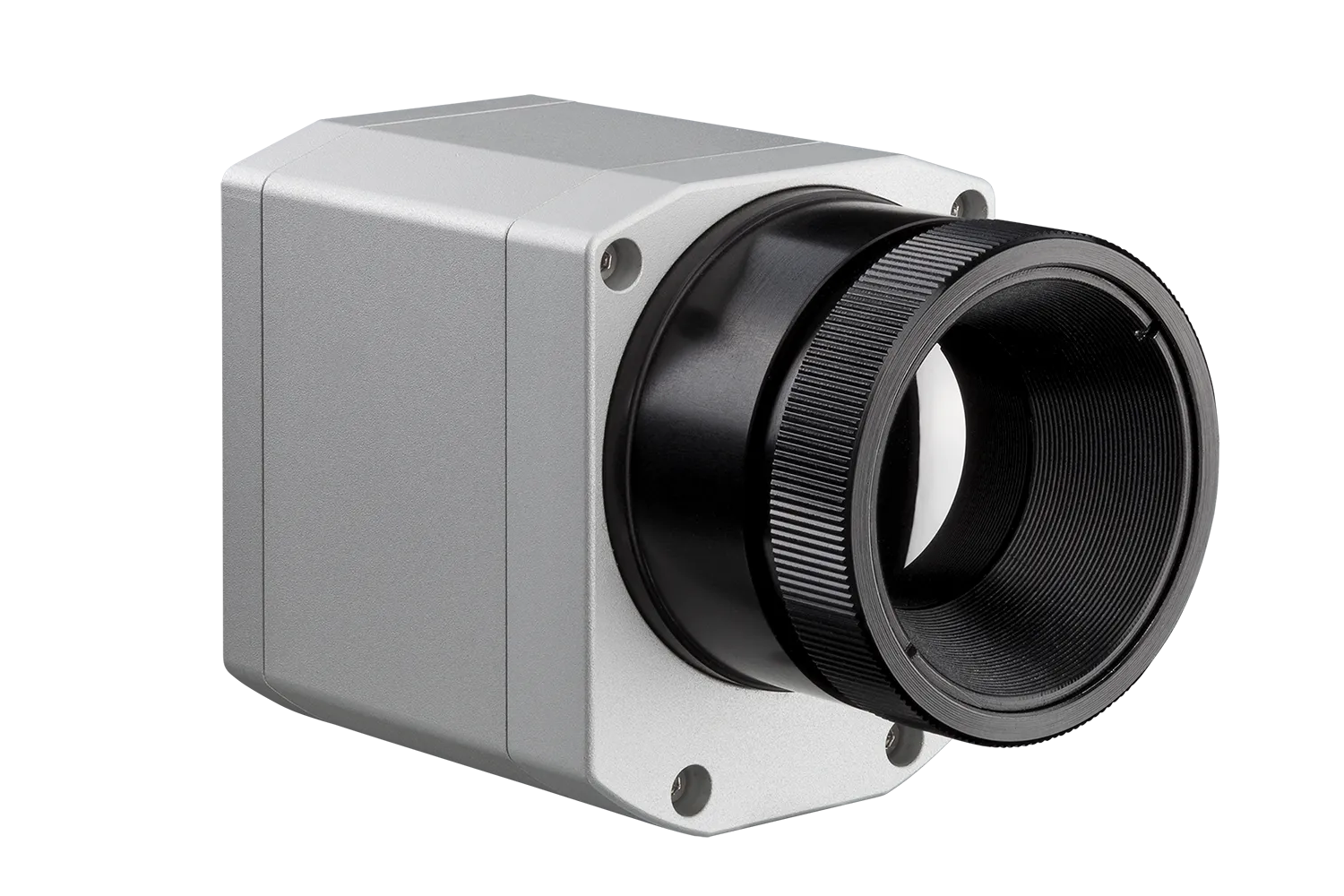

PI 640i G7 是一款高性能紅外線熱像儀，專為研究人員與製程工程師打造，支援遠端溫度測量並適用於科研與製程控制。在標準配置下，該設備可提供高解析度 VGA 影像品質，測量溫度範圍為 150°C 至 900°C，並可透過校準擴展至高達 3000°C 的高溫測量。Optris Precision 系列產品以其精確的輻射測量與清晰的影像品質而聞名。對於玻璃製程而言，精確的溫度量測取決於材料發射率，而發射率會受到多種因素影響，因此需依應用條件進行調整。G7 所採用的 7.9 µm 光譜範圍與玻璃材料的最高發射率相匹配，可透過降低反射率與透射率來簡化遠距離溫度測量。此外，此波段能減少觀測角度對發射率的影響，使表面溫度即使在傾斜觀測角度下仍可被可靠測量。
II. 高品質光學系統與高速影像擷取｜精確量測小型目標區域
PI 640i G7 採用 17 µm 像素尺寸設計，可實現僅需 3 × 3 像素的超小測量視野，使其能精確量測小面積區域。其高品質、大尺寸光學元件可確保影像清晰、畸變極小且亮度均勻。使用者可依需求從多種可互換鏡頭中選擇，以獲得最佳視野與像素覆蓋範圍。此熱像儀在標準模式下的幀率為 32 Hz，而在高速模式下可達 125 Hz，非常適合監控快速的製造流程與動態溫度變化。
III. PIX Connect 熱影像分析平台｜支援線掃描與製程監控

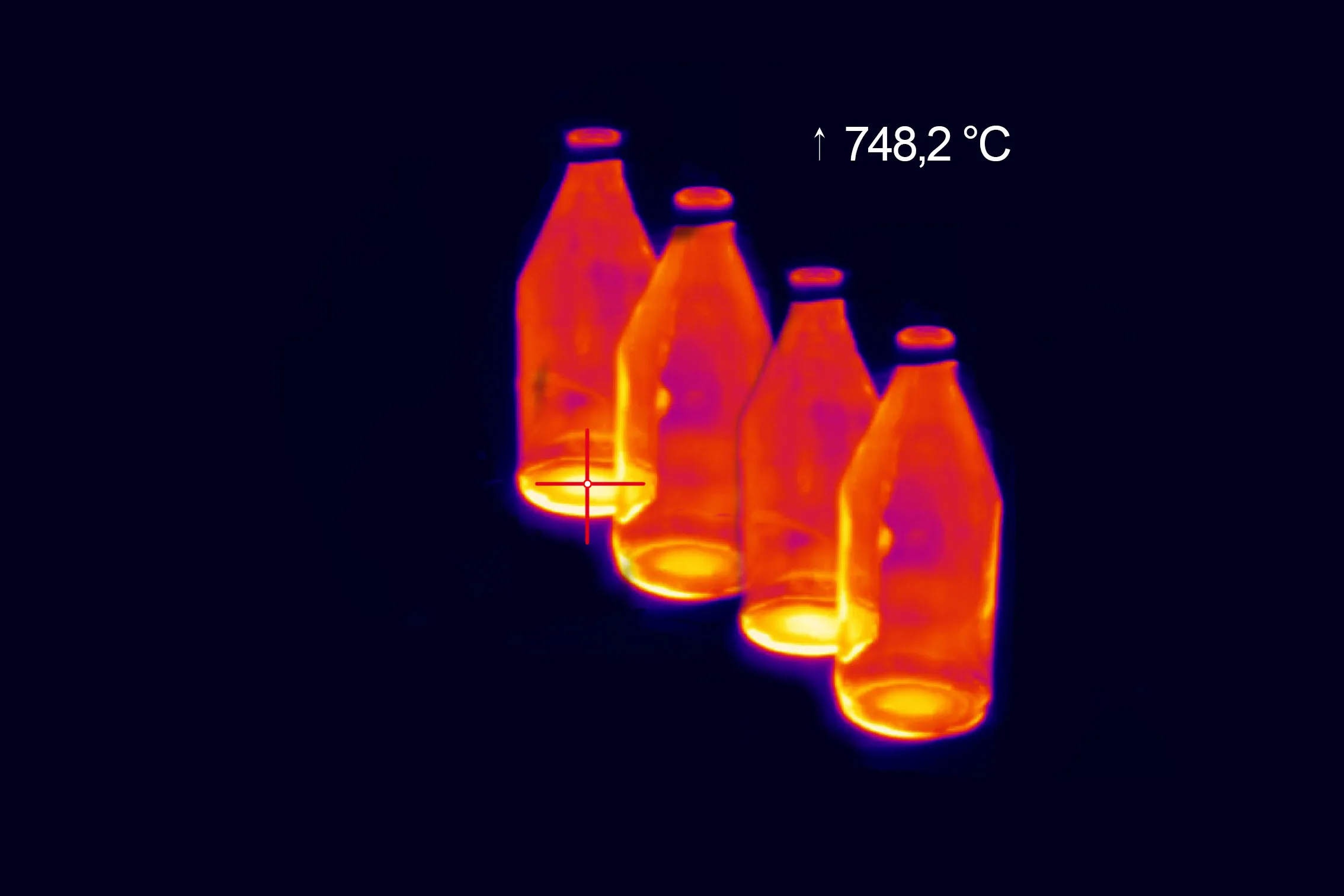

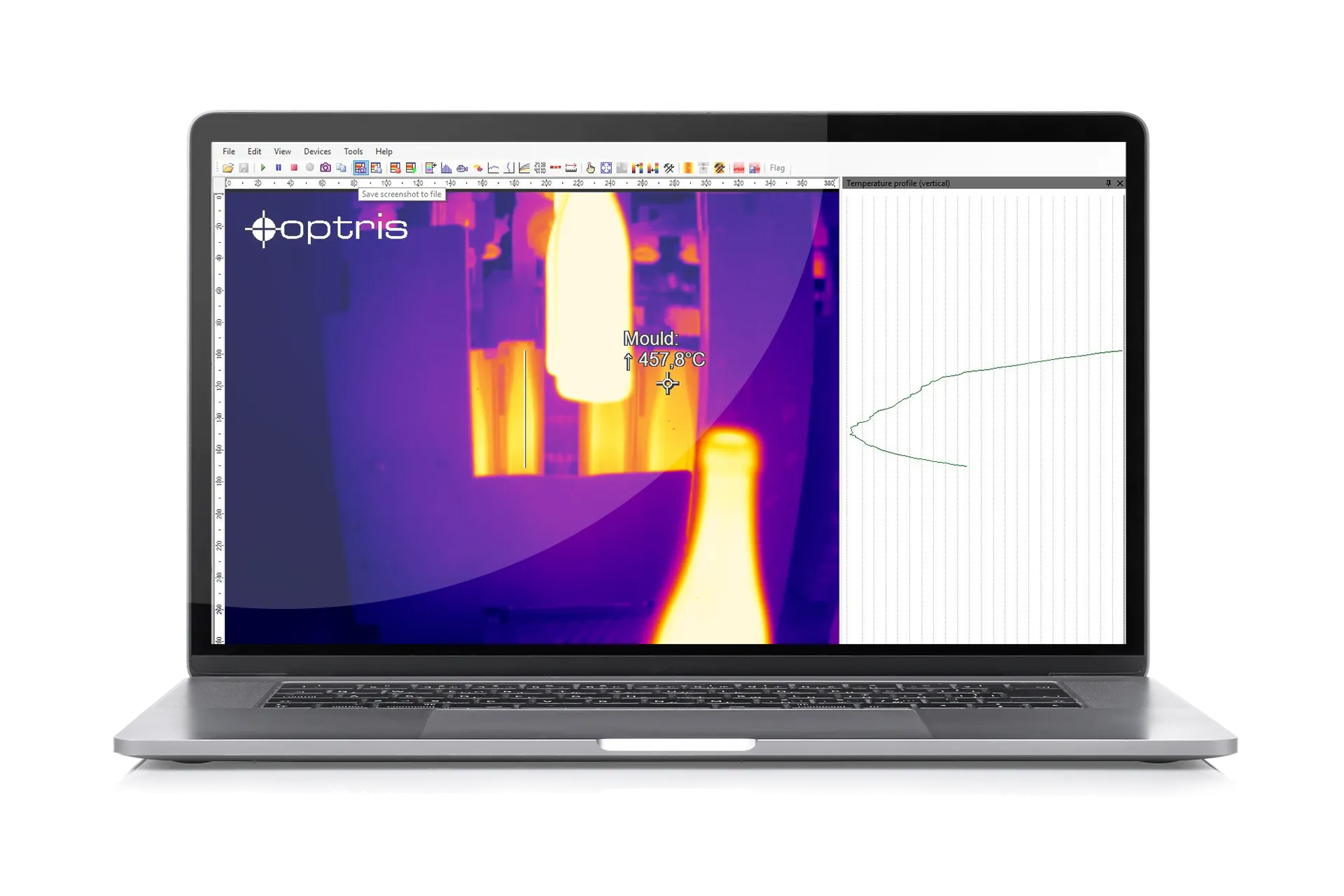

PI 640i G7 可搭配 Optris PIX Connect 軟體使用，該軟體可免費下載並提供免費更新。PIX Connect 軟體套件提供完整的熱影像分析工具，包括熱點與冷點定位、直方圖、溫度曲線分析、影像相減以及其他熱影像處理功能。透過此基於 PC 的平台，研究人員與製程工程師可以從場景中的任意像素提取並記錄完全校準的溫度測量值。使用者可從即時或已錄製的熱影像影片中提取溫度—時間資料，並可從任意大小或形狀的區域以及複雜警報訊號中擷取最高、最低與平均溫度。系統亦支援逐幀回放已儲存的熱影像，以擷取輻射圖像並在溫度變化期間觸發快照。此外，PI 640i G7 重新定義了玻璃產業的線掃描應用方式，其線掃描功能可將二維影像轉換為沿單線顯示的連續溫度變化，使玻璃生產線上的溫度監控與分析更加直觀。
IV. 線掃描整合與工業耐用設計｜適用嚴苛製程環境

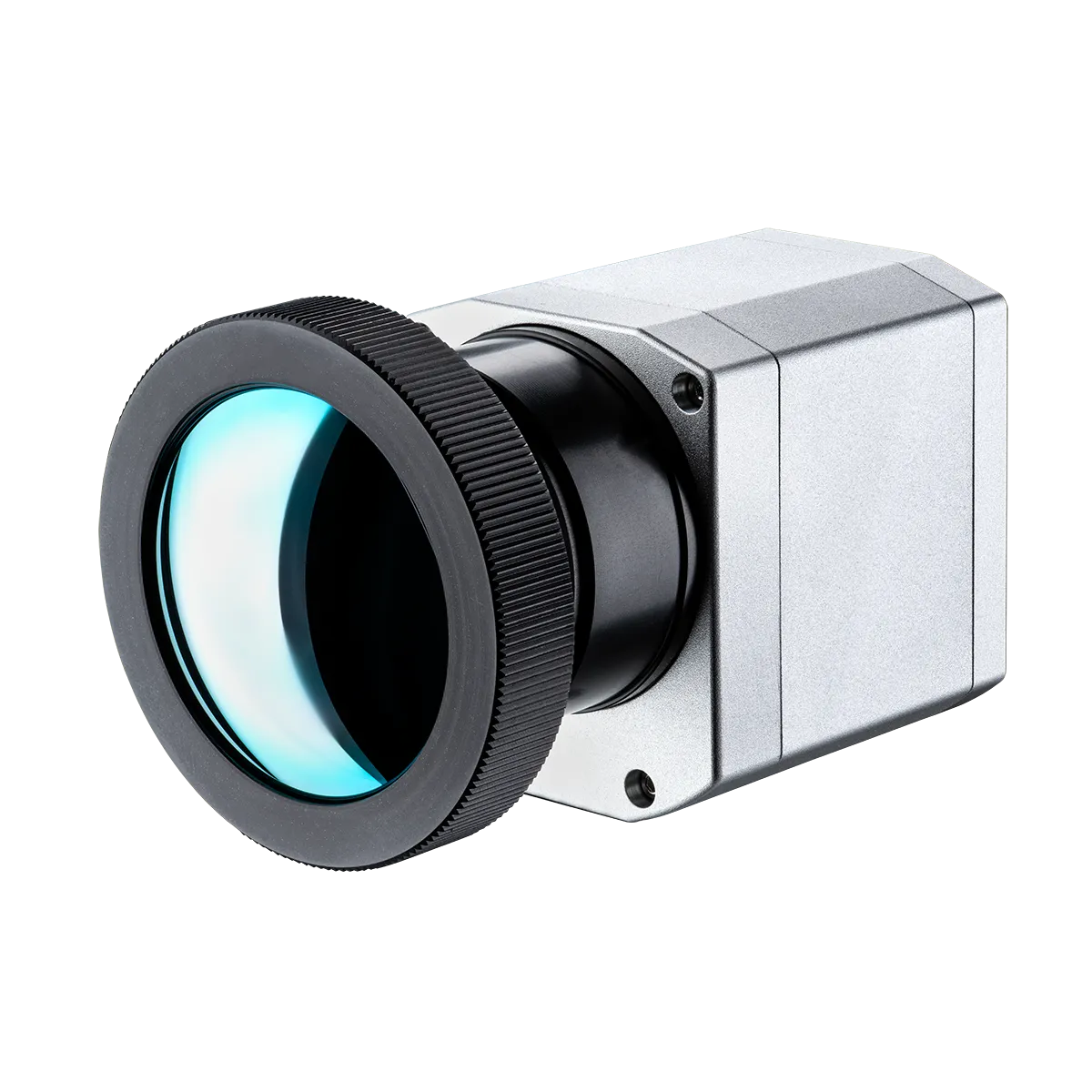

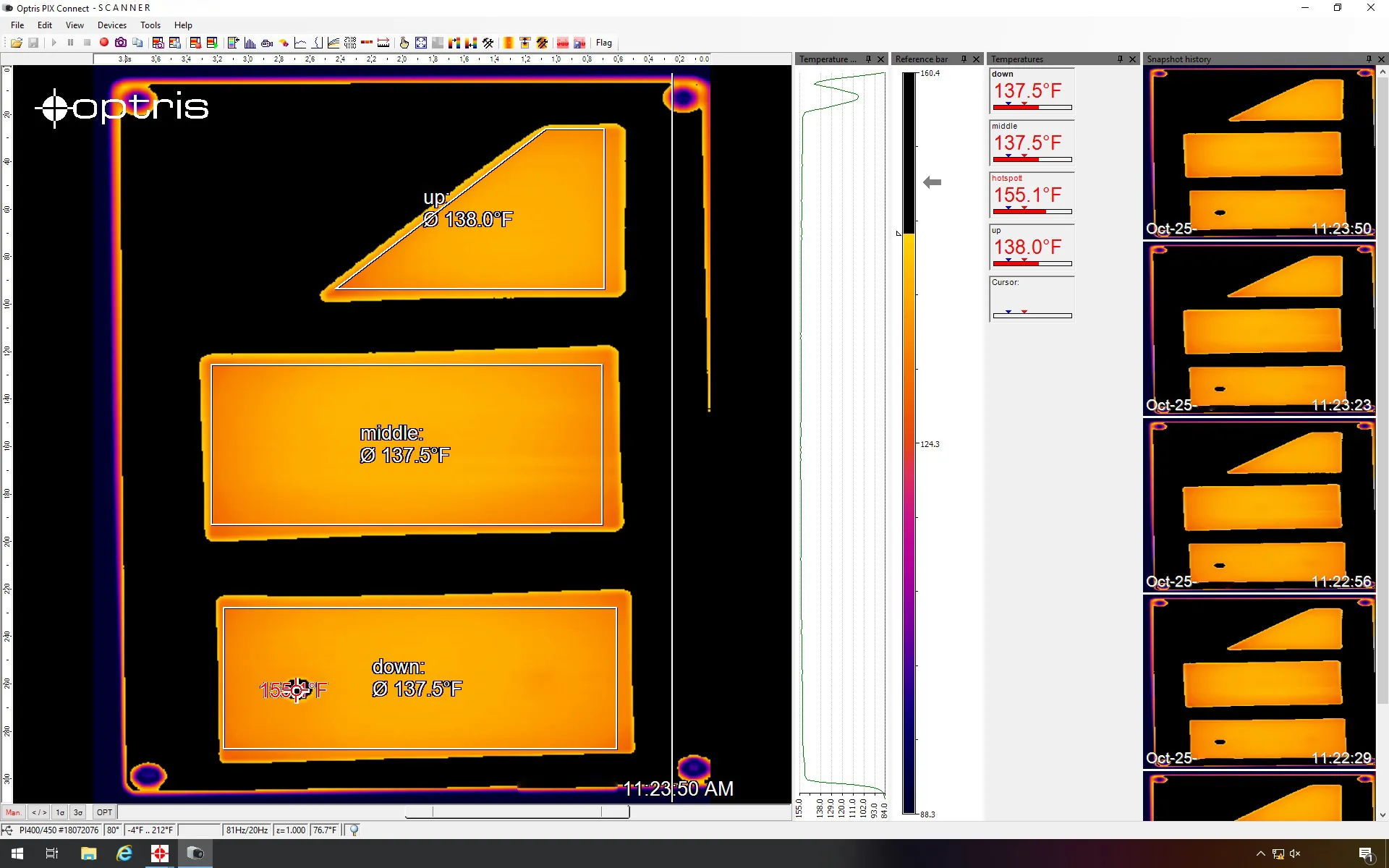

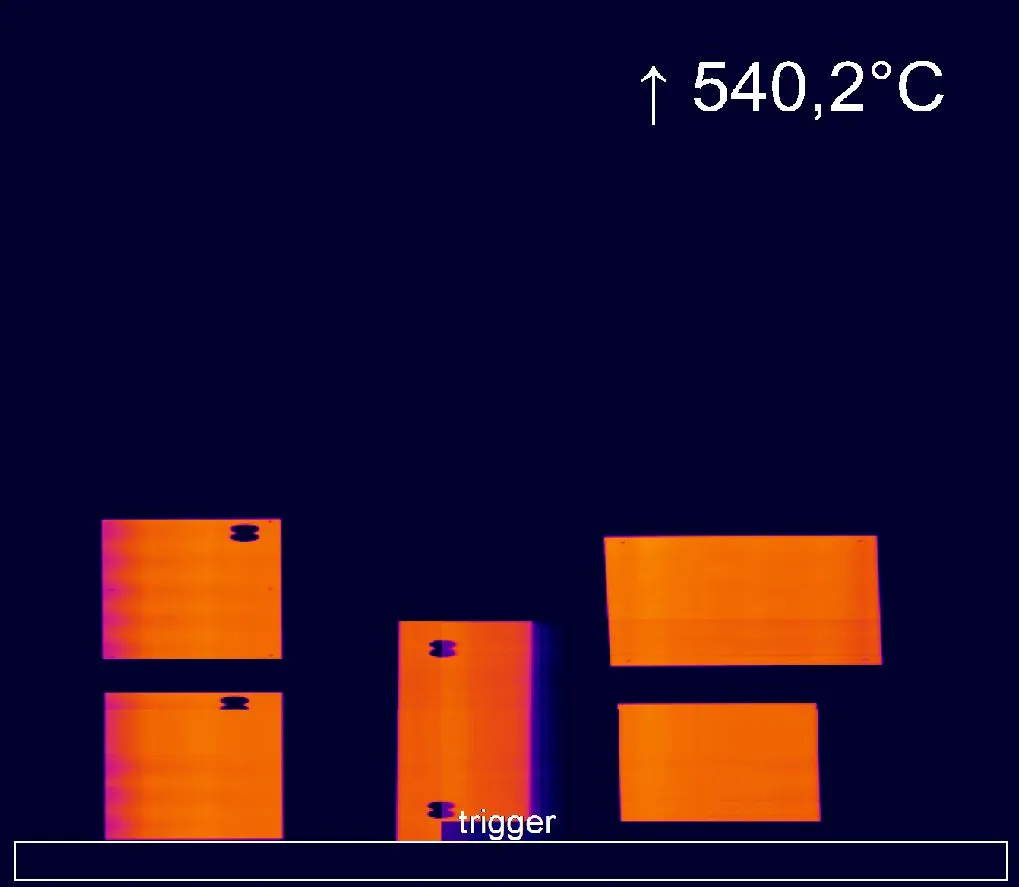

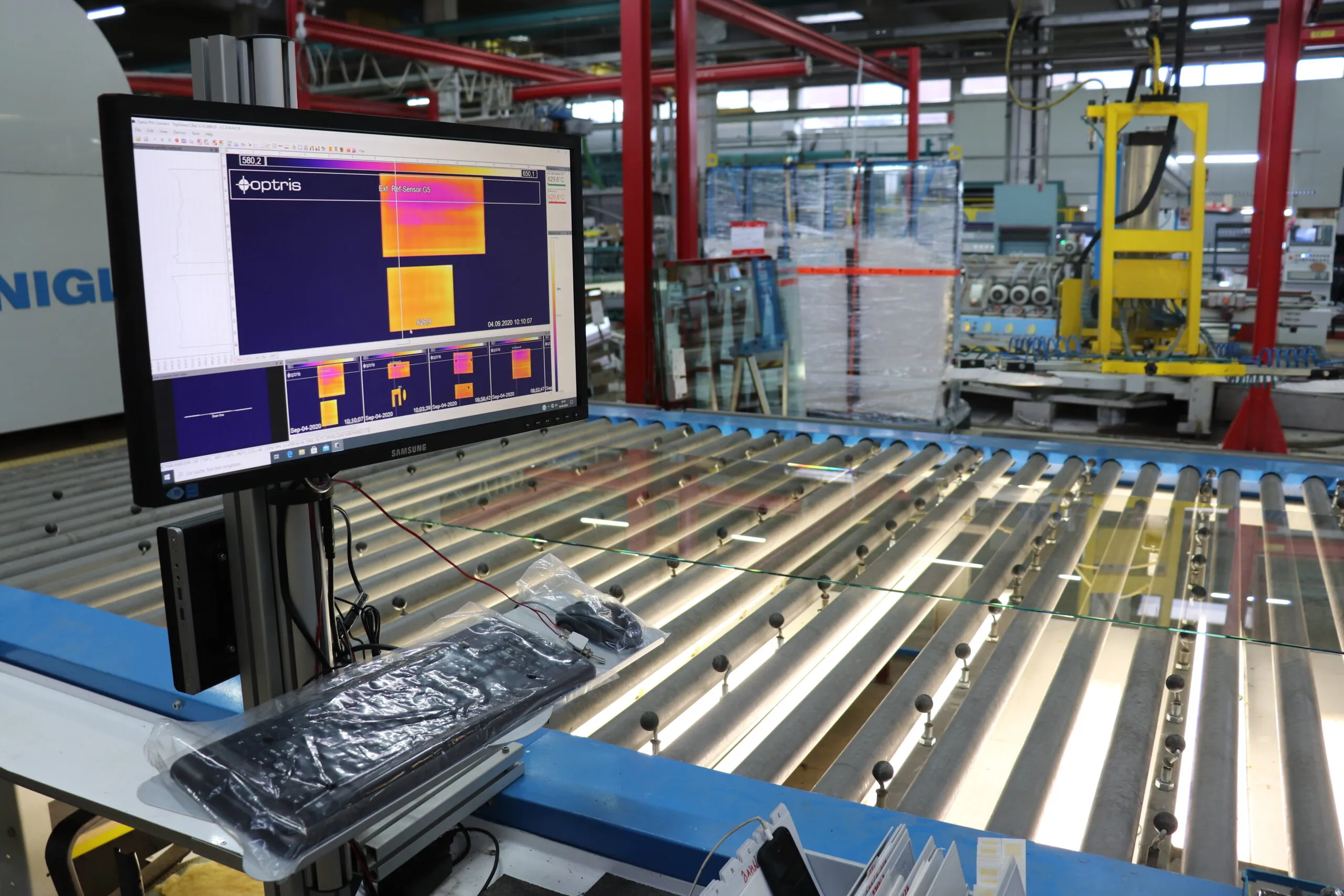

透過 PIX Connect 軟體，使用者可從偵測器陣列中選擇任意一條線進行掃描，同時仍可取得完整紅外線影像，以獲得更多製程背景資訊。例如，搭配 90° 鏡頭的 PI 640i G7 可在浮法製程中掃描整塊玻璃板的寬度（最大可達 4 公尺），若需要更大的掃描範圍，亦可將多台相機影像合併於軟體中進行分析。透過 640 × 120 像素的子幀模式，系統可在 125 Hz 的頻率下擷取影像，以獲得無失真且無模糊的熱影像。PI 640i G7 的攝影機頭設計堅固且緊湊，具備 IP67（NEMA 4）防護等級，可在 0°C 至 70°C 的環境溫度下運作而無需額外保護。多種配件可支援嚴苛環境應用，例如水冷外殼可在高達 315°C 的環境溫度下保護相機並整合工業製程介面 (IPI)，空氣吹掃裝置可防止灰塵與蒸氣影響光學元件，而戶外加熱外殼則可確保在各種天候條件下穩定運作。系統亦可透過工業製程介面將溫度或警報訊號以電流或繼電器輸出傳送至 PLC 或其他控制系統，並可在達到指定溫度條件時觸發影像或視訊擷取。PI 640i G7 由德國設計與製造，並提供校準證書，以滿足工業測量與可追溯性文件需求。
Optris PI 640i G7 規格
| 產品型號 Model Number |
PI 640i G7 120° x 100° |
PI 640i G7 90° x 64° |
PI 640i G7 60° x 45° |
PI 640i G7 33° x 25° |
PI 640i G7 15° x 11° |
|---|---|---|---|---|---|
| 感測器 Detector | |||||
| 光學解析度 Optical resolution | 640x480 像素 | 640x480 像素 | 640x480 像素 | 640x480 像素 | 640x480 像素 |
| 像素間距 Pixel pitch | 17 µm | 17 µm | 17 µm | 17 µm | 17 µm |
| 感測器 Detector | 非制冷探測器 | 非制冷探測器 | 非制冷探測器 | 非制冷探測器 | 非制冷探測器 |
| 光譜範圍 Spectral Range | 7.9 µm | 7.9 µm | 7.9 µm | 7.9 µm | 7.9 µm |
| 光學濾光片 Optical Filter | 整合式 | 整合式 | 整合式 | 整合式 | 整合式 |
| 幀率 Frame rate |
全解析度：32 Hz 線掃描：125 Hz |
全解析度：32 Hz 線掃描：125 Hz |
全解析度：32 Hz 線掃描：125 Hz |
全解析度：32 Hz 線掃描：125 Hz |
全解析度：32 Hz 線掃描：125 Hz |
| 光學 Optical | |||||
| 視野 Field of View | 120° x 100° | 90° x 64° | 60° x 45° | 33° x 25° | 15° x 11° |
| 焦距 Focal length [mm] | 3.5 | 7.7 | 10.5 | 18.7 | 41.5 |
| F值/光圈值 F Number | 1.0 | 0.8 | 0.8 | 0.8 | 1.0 |
| 光學分辨率 Distance to Spot ratio (D:S) | 61 : 1 | 105 : 1 | 181 : 1 | 354 : 1 | 800 : 1 |
| 目標最小距離 Minimum Distance to target | 200 mm | 200 mm | 200 mm | 300 mm | 500 mm |
| 可互換光學元件 Interchangeable optics | 可更換 | 可更換 | 可更換 | 可更換 | 可更換 |
| 測量 Measurement | |||||
| 目標溫度範圍 Object Measurement Range |
150 – 3000 °C 150 – 1500 °C |
150 – 3000 °C 150 – 1500 °C |
150 – 3000 °C 150 – 1500 °C |
150 – 3000 °C 150 – 1500 °C |
150 – 3000 °C 150 – 1500 °C |
| 精度 Accuracy | ±2 °C 或 ±2% 以較大者為準 | ±2 °C 或 ±2% 以較大者為準 | ±2 °C 或 ±2% 以較大者為準 | ±2 °C 或 ±2% 以較大者為準 | ±2 °C 或 ±2% 以較大者為準 |
| 熱靈敏度 NETD | 80 mK | 80 mK | 80 mK | 80 mK | 80 mK |
|
最小可偵測光斑尺寸（IFOV）：1 像素 Smallest detectable Spot Size IFOV: 1 pixel |
1.2 mm | 0.7 mm | 0.4 mm | 0.3 mm | 0.2 mm |
| 最小可測量光斑尺寸 Smallest measurable Spot Size MFOV | 3.6 mm | 2.1 mm | 1.2 mm | 0.9 mm | 0.6 mm |
| 測量視場 MFOV Measurement Field of View | 3x3 像素 | 3x3 像素 | 3x3 像素 | 3x3 像素 | 3x3 像素 |
| 熱機時間 Warm-up time | 10 min | 10 min | 10 min | 10 min | 10 min |
| 發射率/透射率/反射率 Emissivity /Transmissivity/ Reflectivity |
可調整範圍 ： 0.100 ~ 1.100 |
可調整範圍 ： 0.100 ~ 1.100 |
可調整範圍 ： 0.100 ~ 1.100 |
可調整範圍 ： 0.100 ~ 1.100 |
可調整範圍 ： 0.100 ~ 1.100 |
Optris Narrowband IR Cameras 窄波段紅外線熱像儀系列成員
