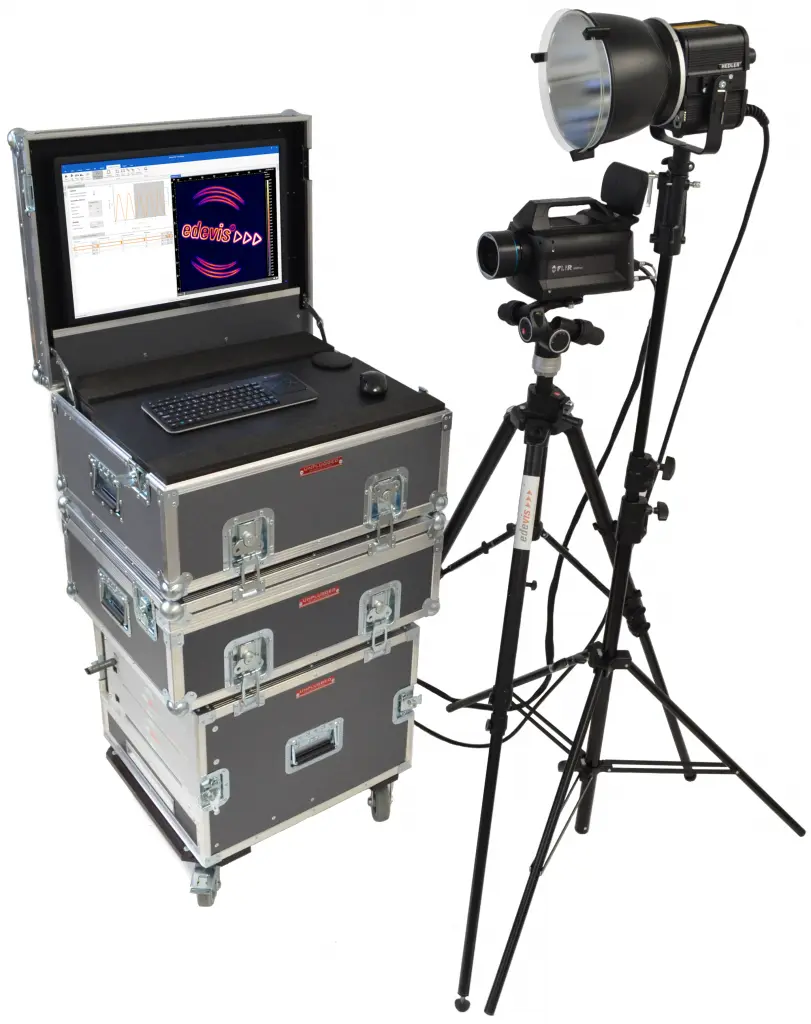

用於光激發鎖相熱像技術的實驗室測試系統 – OTvis
光激發鎖相熱像技術是一種非接觸、非破壞性的檢測方法，非常適用於航空航天和汽車工業中纖維增強塑膠 (CFRP) 的特性表徵。當需要短測量時間時，該方法尤其適用。即使是大面積且幾何形狀複雜的區域，也能一次測量完成檢測。鎖相技術非常堅固耐用，即使在惡劣的環境條件下也能正常工作。此方法適用於生產過程以及維護應用。OTvis 可與 edevis 的所有其他激發源和軟體模組擴展搭配使用。
光激發鎖相熱像技術原理
光學鎖相熱像 (OLT) 方法是基於熱流分析，通常也稱為熱流熱像技術。
該技術透過鹵素燈加熱被檢測物體表面。由此產生的熱流在進入材料時，會因為熱障礙（如撞擊、分層或材料厚度變化）而改變。這些變化會在物體表面形成特殊的熱特徵，並由紅外線攝影機捕捉下來。
由於採用了鎖相技術，此方法的靈敏度非常高。鹵素燈的強度會進行正弦調變，同時記錄表面溫度。透過傅立葉變換，從測得的圖像序列中計算出相位圖和振幅圖。在相位圖中，由於不同發射係數或不均勻激發所引起的干擾效應會顯著減少。這使得對界面狀態和/或材料厚度或塗層厚度的判斷成為可能。
應用領域
- CFRP/其他纖維複合材料檢測 (分層、撞擊損傷、夾雜物與孔隙、嵌件黏合、樹脂/纖維含量、預成型件分析、纖維方向判斷等)
- 皮革檢測 (夾雜物、褶皺、修復處)
- 腐蝕檢測
- 壁厚測量
- 膠合接頭檢測
- 塑膠焊接接頭檢測
- 風力渦輪機葉片檢測
OTvis 軟體
DisplayImg Professional
這是一款功能全面的採集與評估軟體，具備專案樹和腳本介面，特別適用於 OTvis 的多頻測量。它可透過所有其他激發模組進行模組化擴充。
DisplayImg Elements OTvis
這是一款用戶友好且易於使用的軟體，專為 OTvis 設計。
技術規格
| 燈具控制器 | OTvis 3600 | OTvis 6000 | OTvis 8000 | OTvis 12000 |
|---|---|---|---|---|
| 功率輸出 Power output | 3.6 kW | 6 kW | 8 kW | 12 kW |
| 功率輸出 Power supply | 230 V / 16 A | 400 V / 16 A | 400 V / 32 A | 400 V / 32 A |
| 溫控風扇 Temperature-controlled fan | 無風扇 | |||
| 過載保護 Overload protection | ||||
| 外殼 Housing | 緊湊型外殼 | 19" | 19" | 19" |
