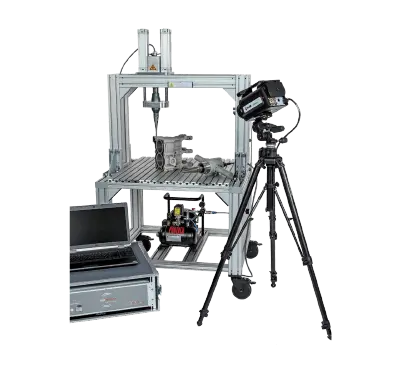

用於超音波熱像技術的實驗室 NDT 系統 – UTvis
UTvis 超音波激發熱像技術是一種非破壞性檢測方法，非常適用於非金屬與金屬結構的特性分析。該方法特別適用於檢測那些可透過引入聲波而被激發的缺陷，主要包括裂紋和黏合缺陷。此方法可用於生產和實驗室環境。藉助自動搬運機，這種檢測方法可以輕鬆整合到量產測試中。UTvis 可與 edevis 的所有其他激發源和軟體模組擴展搭配使用。

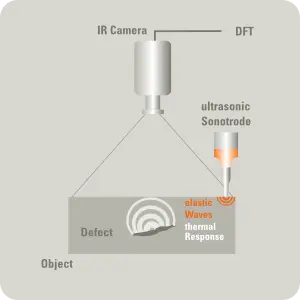

超音波熱像技術原理
在超音波熱像技術中，被檢測物體會暴露在高功率超音波下。材料中的裂紋或其他機械界面等缺陷會產生摩擦損耗。這導致表面形成 ”熱點“，並由紅外線攝影機偵測。
透過相位技術，可以顯著提高該方法的靈敏度。在此，表面溫度的強度曲線會透過傅立葉變換進行光譜分析，並分解成相位圖和振幅圖。在相位圖中，由於不同發射係數或不均勻激發所造成的干擾效應會顯著減少。
應用領域
金屬與非金屬材料的裂紋檢測
複合材料的結合測試
腐蝕偵測
膠合接頭檢測
連接件測試
CFRP/其他纖維複合材料 (分層、撞擊損傷）

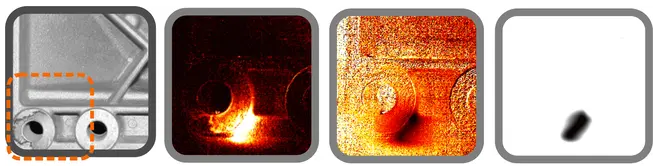

從左到右依序為：可見光照片、超音波激發熱耗散圖、鎖相評估圖、經過閾值濾波的鎖相評估圖。
UTvis 軟體
DisplayImg 的 UTvis 軟體模組支援超音波脈衝 (burst) 和鎖相 (lockin) 測量，以及頻率掃描。它同時運用振幅（=功率）和頻率調變，以創造最佳聲學條件，進而缺陷選擇性地將材料缺陷顯現出來。
該軟體透過序列埠對 edevis 超音波產生器進行參數設定，並在測量期間透過 edevis 訊號產生器 (ESG) 的類比介面，以高時間精確度控制激發功率和頻率。採集完成後，會讀回功率產生器所提供的功率，以便檢查聲學耦合品質。所有參數和結果值都會作為中繼資料，與最終的測量圖像檔案一同儲存。
UTvis 模組可在 DisplayImg Professional 環境中使用，並可用於自動化軟體以及 DisplayImg API 編程介面。
技術規格
| 超音波產生器 | UTvis 4000 |
|---|---|
| 功率輸出 Power output | 4 kW |
| 電源供應 Power supply | 400 V / 16 A |
| 頻率調變 Frequency modulation | 15 kHz – 25 kHz |
| 過載保護 Overload protection | |
| 外殼 Housing | 19 英寸 / 3U |
