❖ 高精度及業界領先的低雜訊
❖ 可量測500次諧波，符合航空電子標準
❖ 大型高解析度觸控螢幕可顯示所有資訊
❖ 內建數據記錄器 – 最多16個可選數據
❖ 可自定義畫面(Custom data)
❖ 時基和觸發設定 -可擷取浪湧電流
❖ 向量顯示功能 – 多達10個電壓和電流
❖ 歷史記錄 – 自動持續量測數據
❖ 符合EN50564:2011測試
❖ 高有效採樣率 – 週期信號分析
❖ 可量測500次諧波，符合航空電子標準
❖ 大型高解析度觸控螢幕可顯示所有資訊
❖ 內建數據記錄器 – 最多16個可選數據
❖ 可自定義畫面(Custom data)
❖ 時基和觸發設定 -可擷取浪湧電流
❖ 向量顯示功能 – 多達10個電壓和電流
❖ 歷史記錄 – 自動持續量測數據
❖ 符合EN50564:2011測試
❖ 高有效採樣率 – 週期信號分析
❖ 4通道模組化設計，可組合多種不同規格模組
❖ 模組可抽換，無需校正
❖ 虛擬功率分析儀（VPA）功能可同步功率量測
❖ VPA效率對照 – 組間的功率損耗及效率百分比
❖ 乙太網路( Ethernet, LAN) 和USB介面
❖ 選配多機連接模組，可進行數百個通道量測
❖ 前面板USB介面 – 數據記錄
❖ CE認證
❖ 模組可抽換，無需校正
❖ 虛擬功率分析儀（VPA）功能可同步功率量測
❖ VPA效率對照 – 組間的功率損耗及效率百分比
❖ 乙太網路( Ethernet, LAN) 和USB介面
❖ 選配多機連接模組，可進行數百個通道量測
❖ 前面板USB介面 – 數據記錄
❖ CE認證
❖ 功率量測精度達0.024%
❖ 電壓量測最高精度可達0.015%
❖ 電壓量測頻寬達4.5MHz(3dB)
❖ 最高可耐受電壓達1625Vrms
❖ 可直接量測電流最高為32Arms
❖ 電流量測最高精度可達0.018%
❖ 電流量測頻寬達5MHz(3dB)
❖ X型模組 – 用於連接電壓回饋型CT
❖ 電壓量測最高精度可達0.015%
❖ 電壓量測頻寬達4.5MHz(3dB)
❖ 最高可耐受電壓達1625Vrms
❖ 可直接量測電流最高為32Arms
❖ 電流量測最高精度可達0.018%
❖ 電流量測頻寬達5MHz(3dB)
❖ X型模組 – 用於連接電壓回饋型CT
諧波(Harmonics)
Vitrek PA900 即使在航空電源頻率下，也能顯示多達500個諧波。可設置為顯示線性，相對線性，對數或相對對數振幅。
另外，經由直接觸摸諧波條，可選擇8個諧波進行振幅和相位的數字顯示。您還可以匯入諧波限制，直接顯示超出限制的諧波。

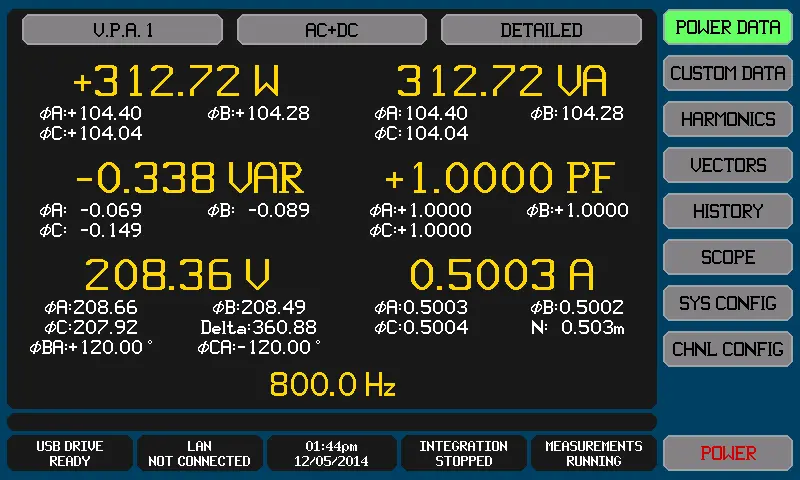

功率資訊 (Power Data)
一鍵顯示V，A，W，VA，VAR和PF數據，用於任何選定的通道或虛擬功率分析儀（VPA）的通道組。
除主要數據外，峰值、相位、CF和其他參數也可直接顯示。結果（WHr）也可以被控制和查看。若您有獨特數據顯示要求，可以使用spreadsheet 程式構建自定義數據屏幕，並通過介面或USB上傳。
示波器模擬 (Scope View)
提供類似於示波器的波形擷取和分析。最多可以顯示6個信號，每個信號可選擇縮放，偏移和顏色。
時基，觸發和觸發位置都是可選擇的。然而，在幅度精度高達0.03％的情況下，您不太可能找到有示波器可提供這種高精度的量測。
單週期顯示 (Cycle View)
可顯示電壓和/或電流當前週期的波形。範例波形表示一個10V方形的藍色，50：1的紅色放大視圖。
可設置幅度和縮放，幾乎無限制地展現了細節。採樣與高次諧波不同步，有效採樣率高達384MSPS。
向量 (Vector)
以極地圖(polar chart) 顯示所選通道或VPA的電壓和電流的向量。
對於多相VPA，顯示相間電壓和未測量的中性相位向量。用戶可以啟用最多10個顯示和選擇每個向量的顏色。
歷史記錄 (History)
自動保持所有非諧波測量結果和選定諧波的連續歷史記錄。最多可以使用HISTORY屏幕圖形顯示四個可選參數。
整個記錄週期長達397天，或者放大到總跨度的1/64。這提供了幾乎無限的幅度變焦能力，並且可以在整個週期內通過觸摸屏幕做到光標移動。
待機功率量測 (Standby Power)
Vitrek PA900內建待機功率測試，符合EN50564:2011 ( 替代IEC62301 )，按下STBY POWER即開始量測。
所有資料都整齊顯示到單個畫面中便於查看，也可以輕鬆地將圖像文件保存到連接的USB中，以便添加到任何報告。
EN50564:2011中規定的各種量測方法，最小測試時間和數據記錄功能都可以選擇。 PA900還能夠在每個配置的VPA中獨立執行待機功率量測。
高彈性的量測模組設計
Vitrek PA900 採用量測模組化設計，同時滿足您預算的價格及提供所需的性能。一個主機有4個模組空間，可以任意組合不同通道類型的模組。
高彈性設計還包含可變化的輸入電流選擇，每個上述通道卡都可以選擇不同輸入電流範圍。
X：提供與各種外部分流器和電流傳感器的最佳工具
Vitrek PA920 模組電壓規格
|
電壓模組代碼 Module Code for Voltage |
U Type | B Type | K Type |
|---|---|---|---|
| 最大持續電壓 Max. Specified Continue Voltage | 1250 Vrms | 800 Vrms | 1625 Vrms |
| 電壓精度 Voltage Accuracy | ±0.015%±0.0075% per kV | ±0.03%±0.015% per kV | ±0.03%±0.006% per kV |
|
-3dB電壓頻寬（典型） -3dB Voltage Bandwidth (typical) |
2 MHz | 4.5 MHz | 850 MHz |
Vitrek PA920 模組電流規格
| 電流模組代碼 Module Code for Current | T Type | X Type |
|---|---|---|
| 最大持續電流 Max. Specified Continue Current H/L |
32 Arms 1.25 Arms |
12 Vrms 0.5 Vrms |
| 電流精度 Current Accuracy H/L (UT & UX) |
±0.018%±0.000025% per A ±0.018% |
±0.018% |
| 電流精度 Current Accuracy H/L (Others) |
±0.03%±0.00005% per A ±0.03% |
±0.03% |
|
-3dB 電流頻寬 -3dB Current Bandwidth (BT & BX) |
5 MHz | 2.5 MHz |
|
-3dB 電流頻寬 -3dB Current Bandwidth (Others) |
2 MHz | |
