關鍵特點
- 溫度範圍：-20 °C 至 900 °C – 可選最高至 1500 °C
- 光譜範圍：8 至 14 µm
- 快速幀速率：80 Hz
產品描述與功能深度解析

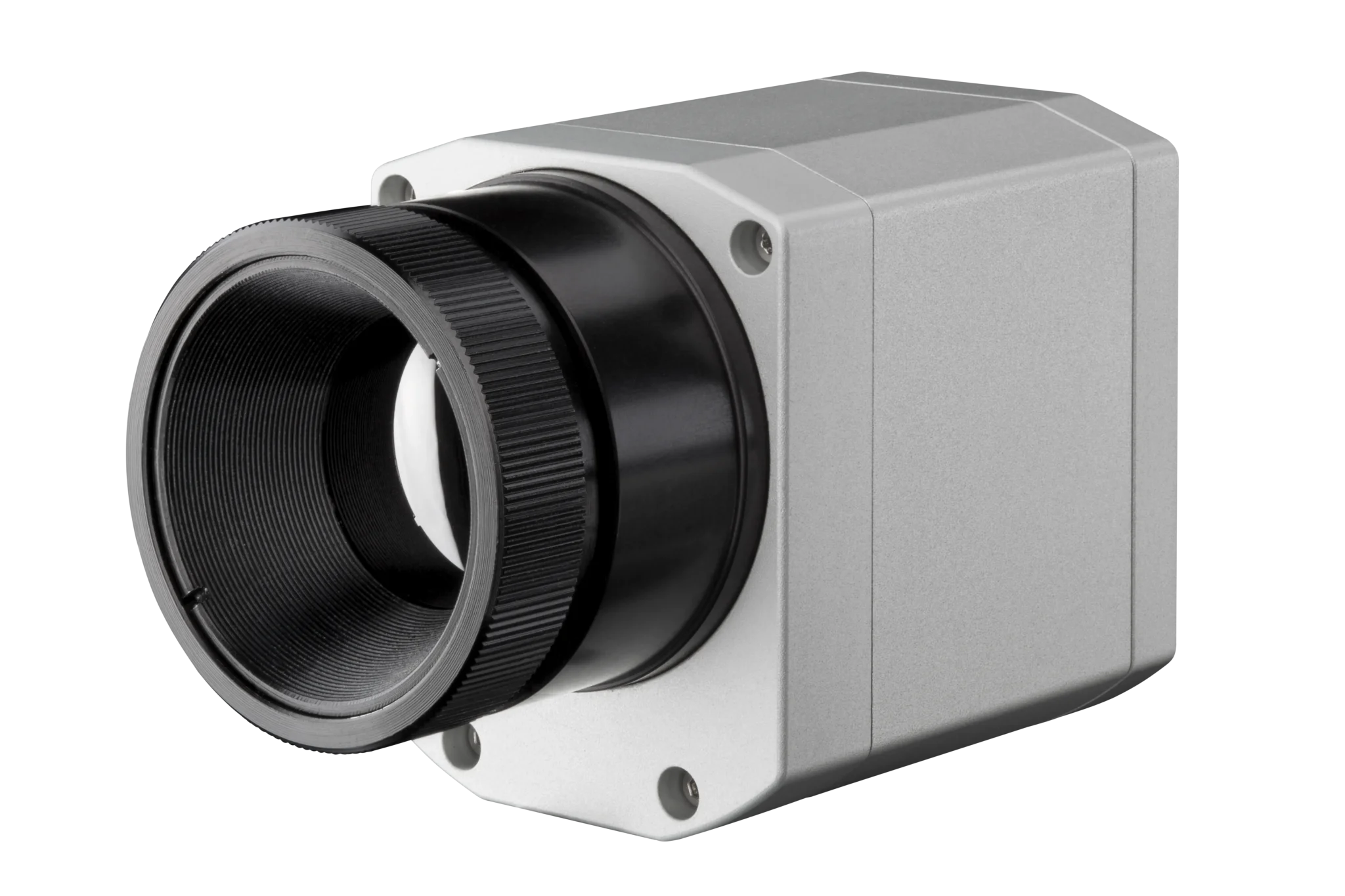

I. 高解析度紅外線熱成像設計｜適用工業連續溫度監測

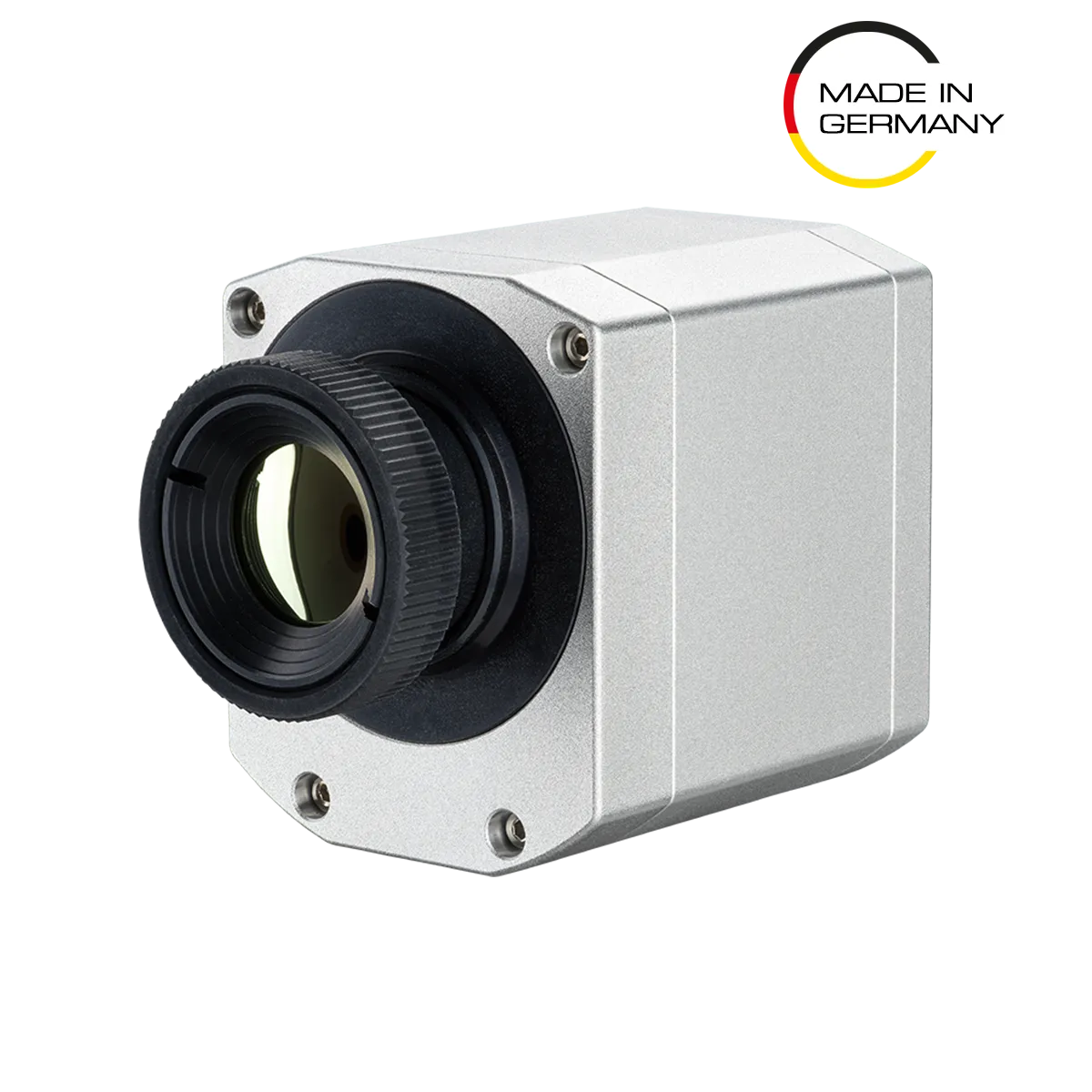

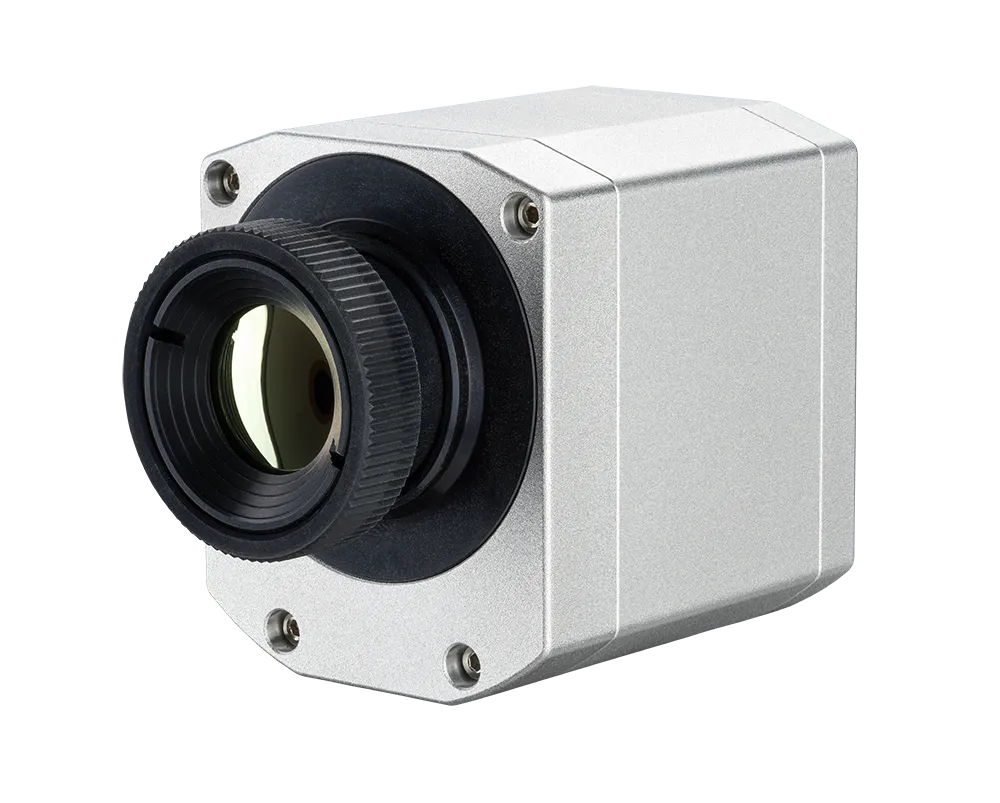

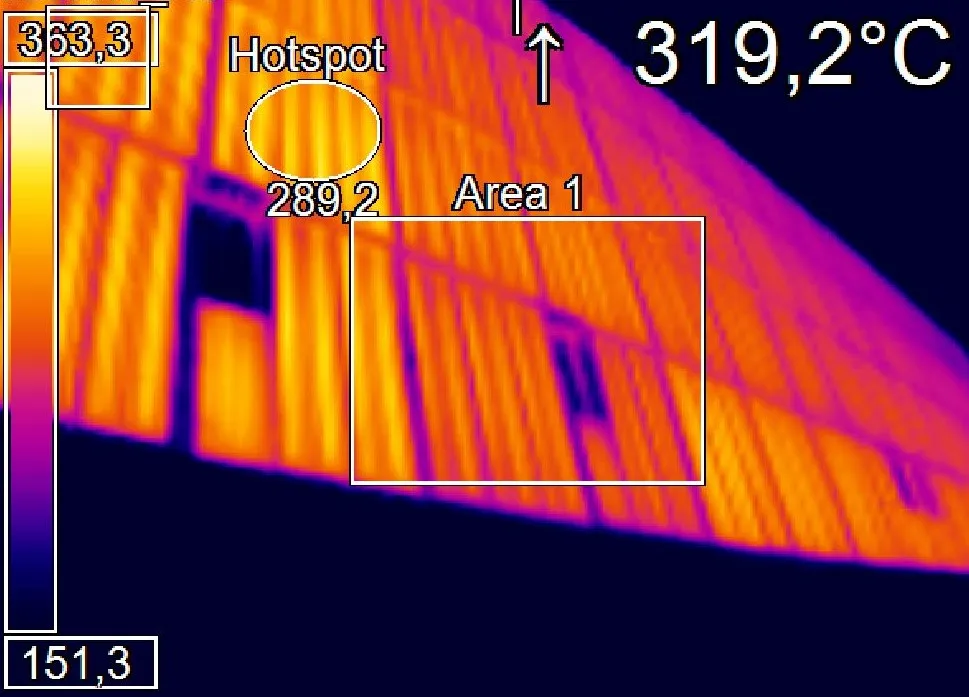

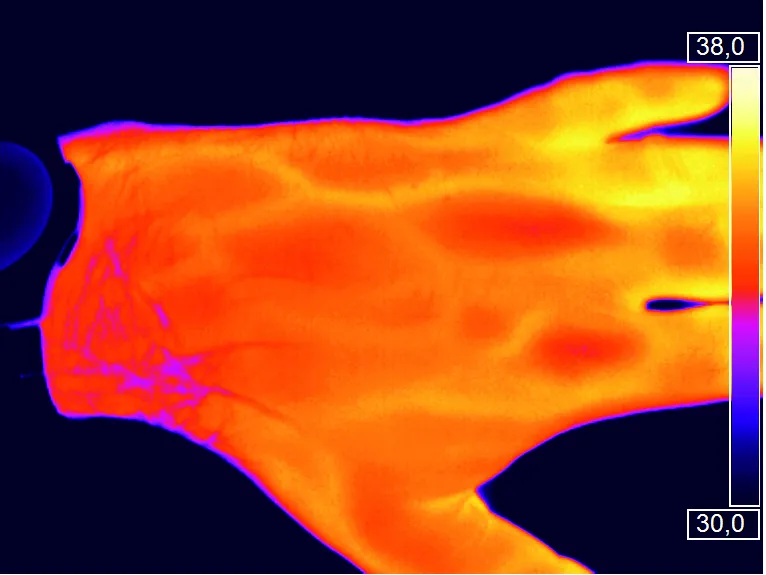

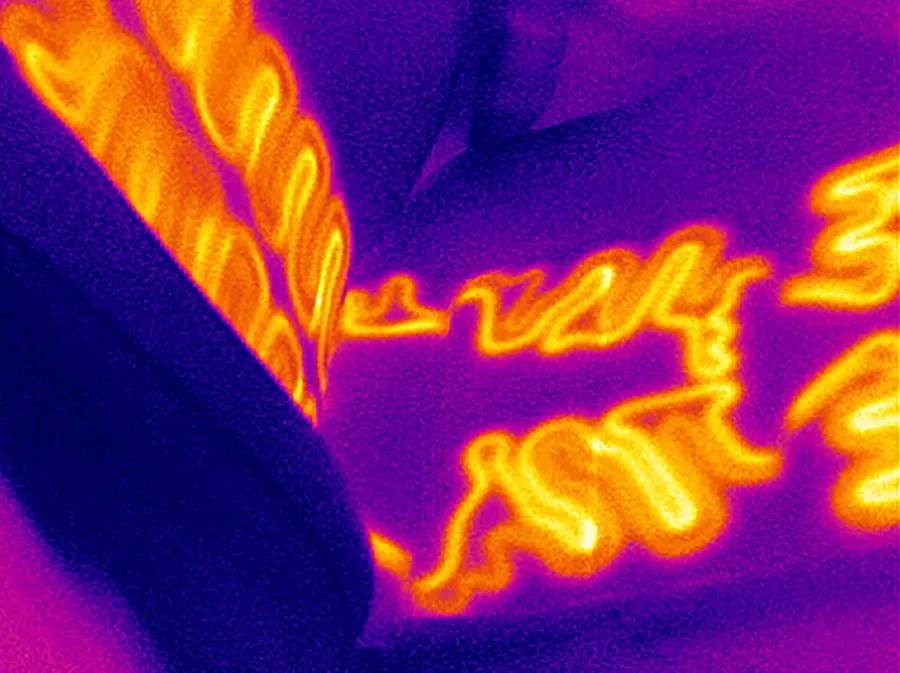

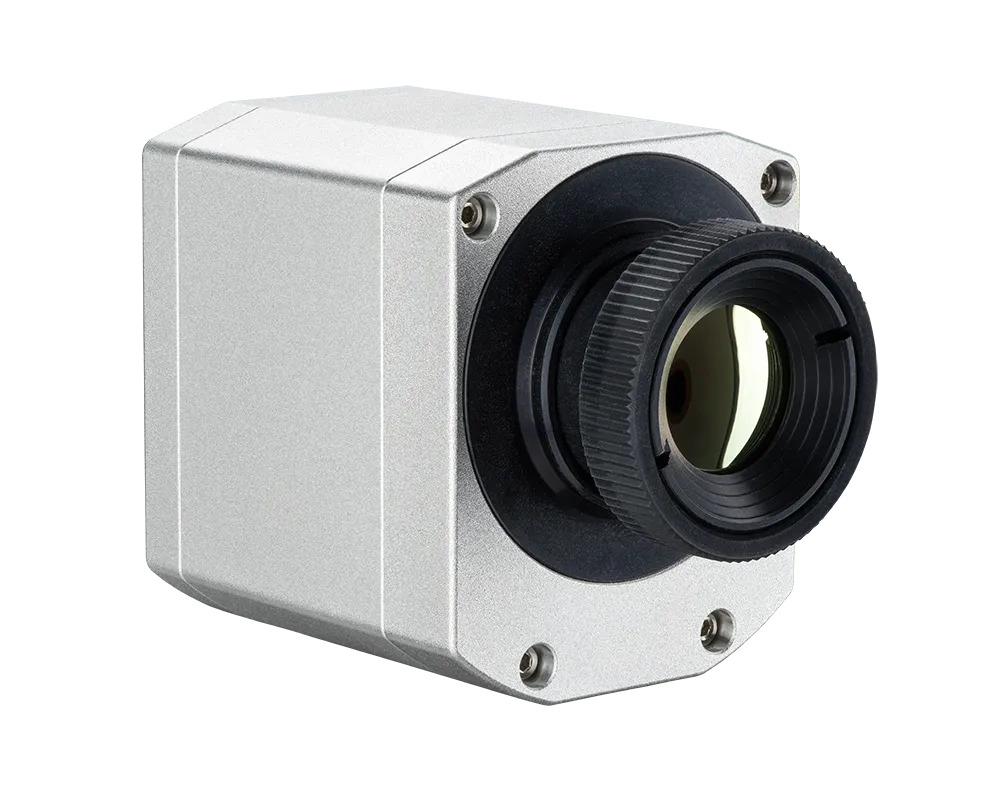

Optris PI 400i 是一款高解析度紅外線熱像儀，專為工業環境中的連續輻射溫度監測而設計。此熱像儀採用 382 × 288 像素的非製冷焦平面陣列，可提供高達 80 Hz 的即時熱成像。其工作波長範圍為 8 至 14 µm 的長波紅外光譜，適用於對各種材料和表面進行熱成像分析。憑藉其空間分辨率、時間精度和先進的軟體控制，製程工程師與研究人員能夠可視化溫度分佈、識別熱異常，並在閉環系統中實現自動警報。
此系統的性能由 ±2 °C 或 ±2% 的系統精度以及使用廣角鏡頭時 75 mK 的典型熱靈敏度來定義。使用 18° × 14° 窄鏡頭時，靈敏度約為 0.1 K。這種性能平衡使得熱像儀能夠揭示細微的溫度梯度並追蹤快速瞬變，而不會產生運動模糊。標準輻射測量範圍涵蓋 -20 至 100 °C、0 至 250 °C 和 150 至 900 °C，並可透過擴展校準將測量範圍提升至 1500 °C，使同一平台可同時應用於環境條件調試與高溫製程監測。
II. 可更換光學鏡頭系統｜精準調整視場與測量距離
可更換鏡頭使用戶能夠根據工作距離和目標尺寸調整視場角。選配鏡頭包括：18° × 14°（焦距 20 mm）、29° × 22°（焦距 12.7 mm）、53° × 38°（焦距 7.7 mm）以及 80° × 54°（焦距 5.7 mm）。手動對焦環可針對所選幾何形狀進行精確調整，以維持最佳測量精度。
Optris 會根據 3 × 3 像素點指定單像素尺寸測量的瞬時視場角與建議的最小視場角，以支援對小型目標進行精確測量。PIX Connect 軟體可為廣角鏡頭提供畸變校正功能，並提供計算工具以協助規劃目標上的像素尺寸與測量距離，使使用者能更有效地進行系統配置與測量規劃。

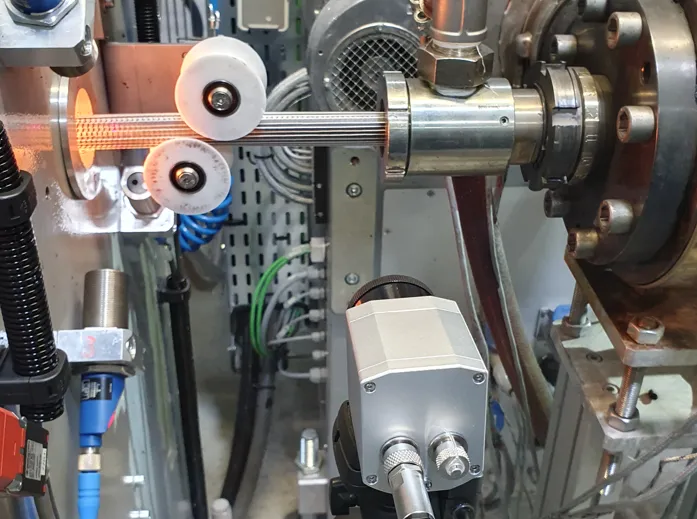

III. 工業系統整合與通訊介面｜支援製程控制與遠端操作
PI 400i 的整合設計十分簡單，裝置透過 USB 2.0 介面連接至電腦，並隨附免授權的 PIX Connect 軟體與完整的軟體開發工具包（SDK）。對於需要長距離佈線或網路架構的應用，可選配支援乙太網路供電（PoE）的 USB 轉千兆乙太網路伺服器，而 PI NetBox 微型電腦則可將攝影機轉換為獨立的乙太網路整合節點。
製程輸入與輸出由標準製程介面提供，包括一個 0 至 10 V 類比輸出、一個 0 至 10 VDC 類比輸入以及最高 24 VDC 的數位輸入。這些 I/O 可映射至發射率控制、觸發快照與錄製、線掃描模式、警報訊號或幀同步等功能。可選的工業製程介面（IPI）進一步提供電氣隔離、雙類比輸入、三個可配置類比輸出（0 或 4–20 mA）、三個繼電器輸出與專用故障安全繼電器，使系統能夠可靠地驅動可程式邏輯控制器並建立清晰的安全控制邏輯。

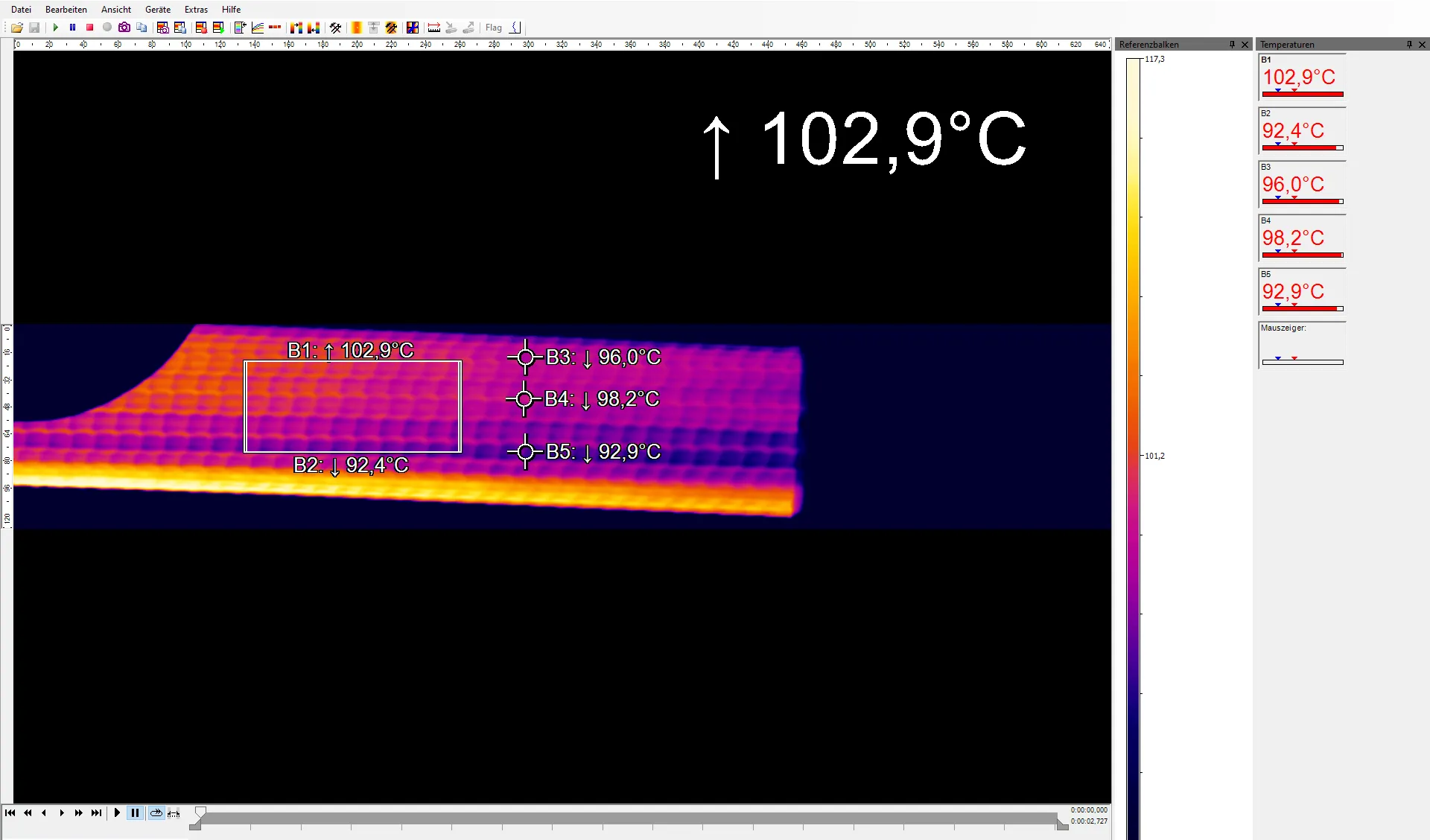

PIX Connect 軟體支援即時影像顯示、直方圖與最小值／最大值追蹤、線輪廓圖以及時間—溫度圖分析。使用者可設定資料擷取觸發器、具滯後機制的警報閾值、發射率表與區域分析。輻射影像可錄製為 Optris 專用格式以便後續像素級分析，也可匯出為 CSV 檔案。透過內建 COM 與 DLL 介面可進行遠端控制，並支援 Windows 與 Linux 系統。

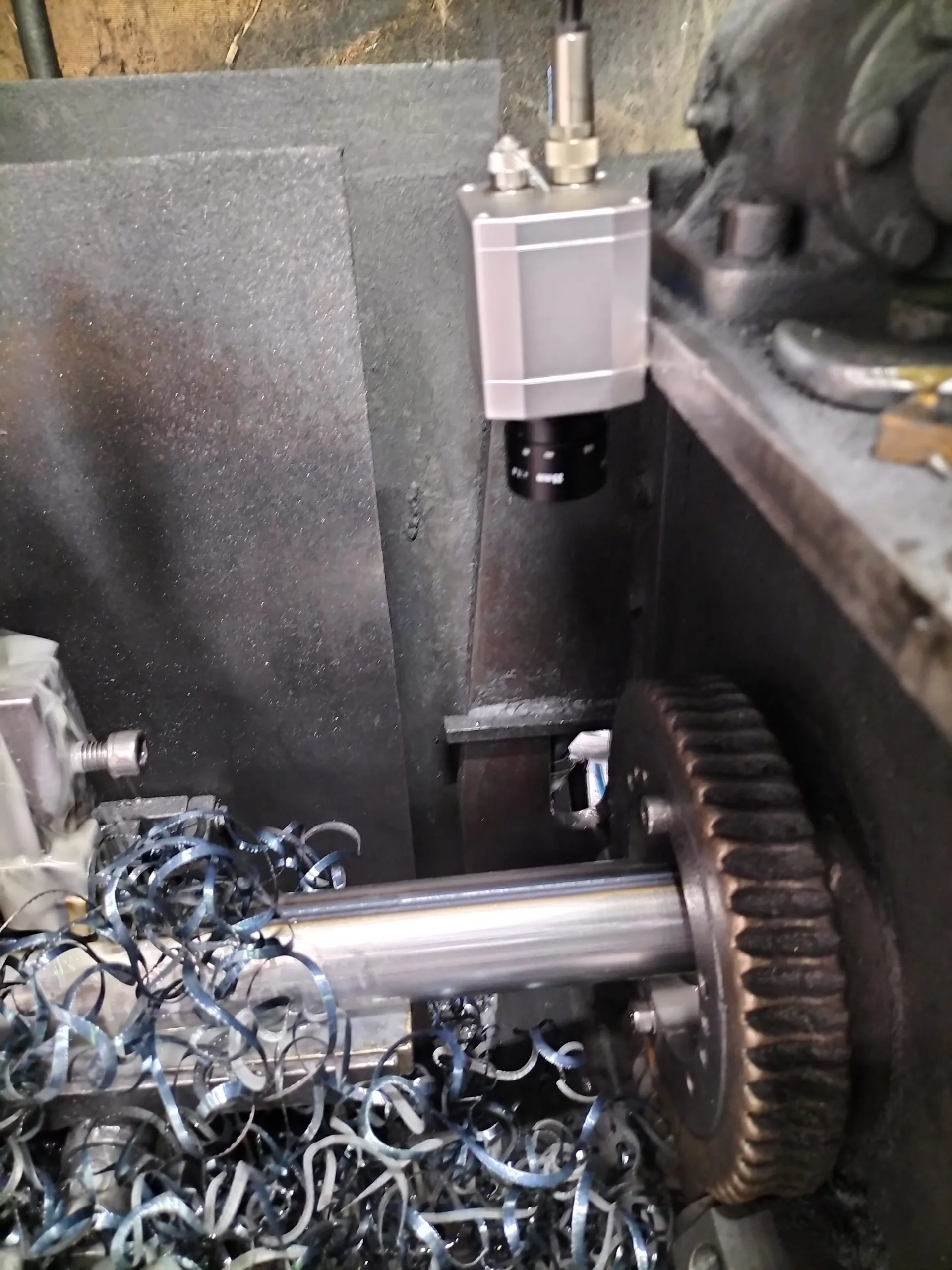

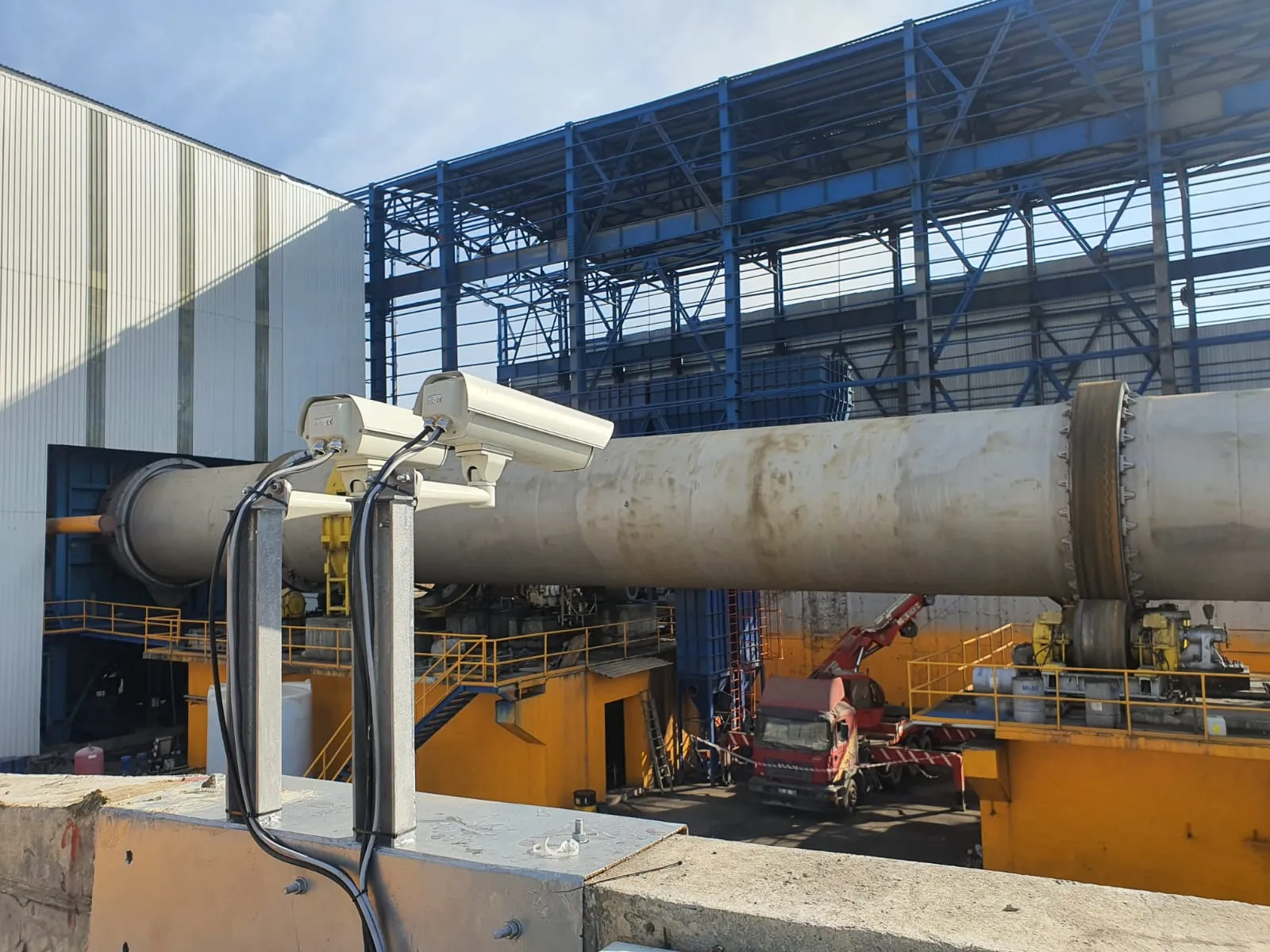

IV. 堅固工業結構與行動調試｜適用高溫與嚴苛製程環境
PI 400i 採用小型且堅固的工業設計，典型尺寸為 46 × 56 × 68 至 77 mm（依鏡頭與對焦位置而定），重量約 237 至 251 g。陽極氧化鋁外殼具備 IP67 防護等級，可有效防塵與防水，並符合 IEC 60068 振動與衝擊標準。標準工作環境溫度為 0 至 50 °C，如需在高溫環境下使用，可選配 CoolingJacket Advanced 冷卻套，使工作環境溫度可提升至 315 °C，並可整合工業製程介面。
戶外型防護外殼可應對惡劣天候環境，而耐高溫 USB 纜線（180 °C 或 250 °C）與不鏽鋼安裝底座則能簡化高溫及機械負載環境下的安裝。透過 Android 系統的 IRmobile 應用程式，使用者可使用具 USB OTG 功能的智慧型手機或平板進行即時熱像顯示、調色盤調整、熱點與冷點偵測以及快照拍攝，無需筆記型電腦即可完成現場調試。

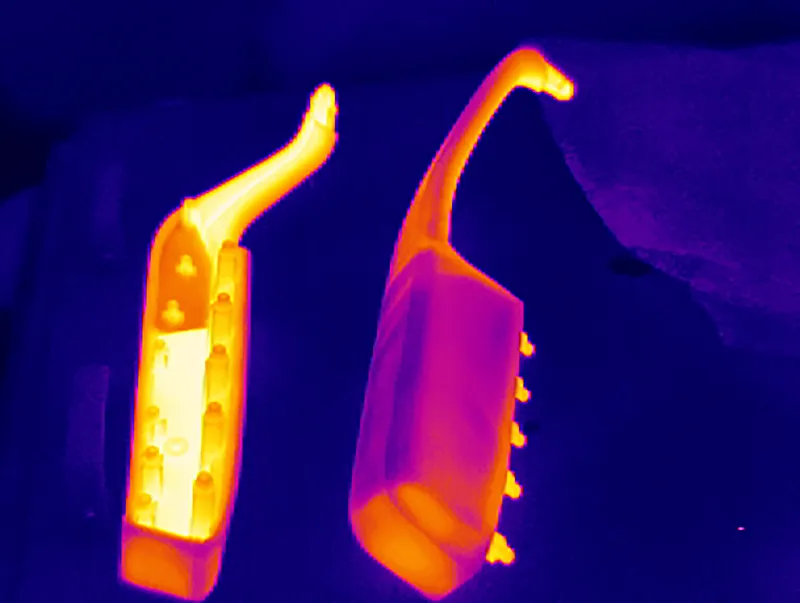

PI 400i 適用於電子組裝、塑膠擠出與壓延、材料與元件測試、線束與電氣櫃監測以及各類製程工程的連續熱監測任務。熱點偵測與包絡警報功能可協助提前預警，而故障安全輸出則支援聯鎖與安全邏輯。輻射影像記錄功能亦能提升可追溯性，便於審核與故障分析。
Optris PI 400i LT 規格
| 產品型號 Model Number |
PI 400i LT 18° x 14° |
PI 400i LT 80° x 54° |
PI 400i LT 53° x 38° |
PI 400i LT 29° x 22° |
|---|---|---|---|---|
| 感測器 Detector | ||||
| 光學解析度 Optical resolution | 382x288像素 | 382x288像素 | 382x288像素 | 382x288像素 |
| 像素間距 Pixel pitch | 17 µm | 17 µm | 17 µm | 17 µm |
| 感測器 Detector | 非制冷探測器 | 非制冷探測器 | 非制冷探測器 | 非制冷探測器 |
| 光譜範圍 Spectral Range | 8 - 14 µm | 8 - 14 µm | 8 - 14 µm | 8 - 14 µm |
| 光學濾光片 Optical Filter |
可選： CO2 10.6 µm |
可選： CO2 10.6 µm |
可選： CO2 10.6 µm |
可選： CO2 10.6 µm |
| 幀率 Frame rate |
80 Hz （可切換至 27 Hz） |
80 Hz （可切換至 27 Hz） |
80 Hz （可切換至 27 Hz） |
80 Hz （可切換至 27 Hz） |
| 光學 Optical | ||||
| 視野 Field of View | 18° x 14° | 80° x 54° | 53° x 38° | 29° x 22° |
| 焦距 Focal length [mm] | 20.0 | 5.7 | 7.7 | 12.7 |
| F值/光圈值 F Number | 1.1 | 0.9 | 0.9 | 0.9 |
| 光學分辨率 Distance to Spot ratio (D:S) | 386 : 1 | 79 : 1 | 126 : 1 | 239 : 1 |
| 目標最小距離 Minimum Distance to target | 450 mm | 200 mm | 250 mm | 350 mm |
| 可互換光學元件 Interchangeable optics | 可更換 | 可更換 | 可更換 | 可更換 |
| 測量 Measurement | ||||
| 目標溫度範圍 Object Measurement Range |
-20 – 1500 °C -20 – 900 °C |
-20 – 1500 °C -20 – 900 °C |
-20 – 1500 °C -20 – 900 °C |
-20 – 1500 °C -20 – 900 °C |
| 精度 Accuracy |
±2 °C 或 ±2% 以較大者為準 |
±2 °C 或 ±2% 以較大者為準 |
±2 °C 或 ±2% 以較大者為準 |
±2 °C 或 ±2% 以較大者為準 |
| 熱靈敏度 NETD | 無 | 無 | 無 | 無 |
|
最小可偵測光斑尺寸（IFOV）：1 像素 Smallest detectable Spot Size IFOV: 1 pixel |
0.4 mm | 0.9 mm | 0.6 mm | 0.5 mm |
| 最小可測量光斑尺寸 Smallest measurable Spot Size MFOV | 1.2 mm | 2.7 mm | 1.8 mm | 1.5 mm |
| 測量視場 MFOV Measurement Field of View | 3x3 像素 | 3x3 像素 | 3x3 像素 | 3x3 像素 |
| 熱機時間 Warm-up time | 10 min | 10 min | 10 min | 10 min |
| 發射率/透射率/反射率 Emissivity /Transmissivity/ Reflectivity |
可調整範圍 ： 0.100 ~ 1.100 |
可調整範圍 ： 0.100 ~ 1.100 |
可調整範圍 ： 0.100 ~ 1.100 |
可調整範圍 ： 0.100 ~ 1.100 |
