FLIR熱像儀實測監控汽車零件的自動化生產,讓瑕疵品“無所遁形”

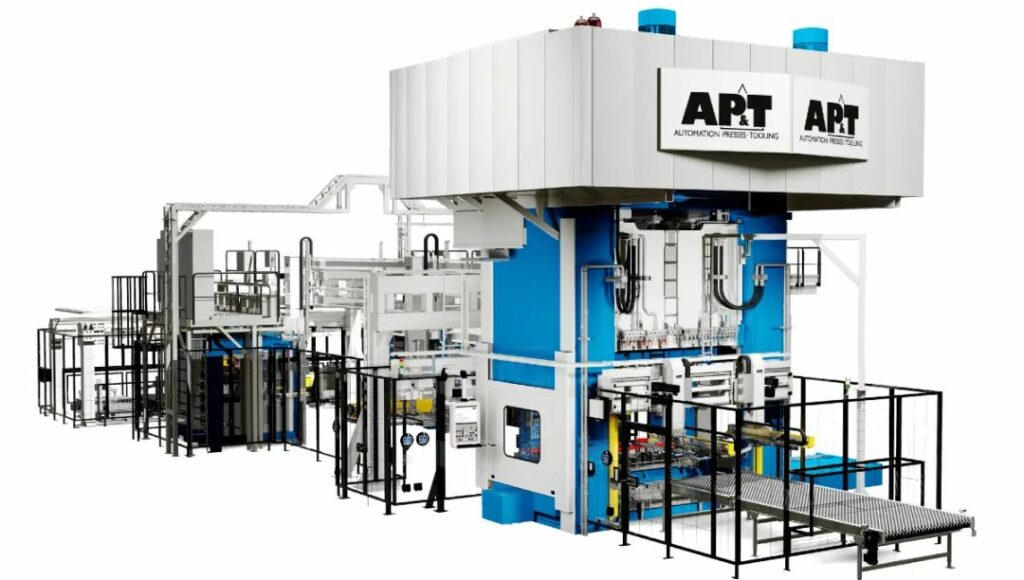

金屬製造商AP&T總部位於瑞典,其為全球製造商提供生產解決方案,包括自動化、壓力機、熔爐系統和工具,用於製造汽車行業的壓鑄汽車零件。

FLIR熱像儀實測監控汽車零件的自動化生產,讓瑕疵品“無所遁形”

汽車板材沖壓的基本要求

汽車製造商目前使用的是較輕的板材,例如鋁和較薄的鋼,來製作車身框架的堅固部件。當被擠壓時,這些較輕的材料仍然可以產生符合安全標準的堅固車身框架,而不會給汽車增加不必要的重量,避免消耗燃料和電池壽命。

AP&T需要一種解決方案來測量和監控沖壓前後的板材,因此必須確保板材壓制前爐内熱量均勻分布,板材準確放置,並確保板材在沖壓工具中冷卻後沒有熱點。

如果不滿足這三個條件中的任何一個,則無法達到安全相關部件的所需機械性能。這會導致零件拒收、材料浪費和額外的製造時間。此外,沖壓工具本身也可能損壞。

FLIR熱像儀實測監控汽車零件的自動化生產,讓瑕疵品“無所遁形”

非接觸測溫監控系統

為了防止零件出現缺陷,為汽車製造商節省時間和金錢,AP&T與瑞典熱影像整合商Termisk取得聯繫。

Termisk設計了一種紅外線沖壓硬化分析(IPHA)視覺系統,該系統可以測量影響板材沖壓質量的三個主要因素:沖壓前後的溫度以及板材在沖壓機中的放置。

精準監測板材溫度

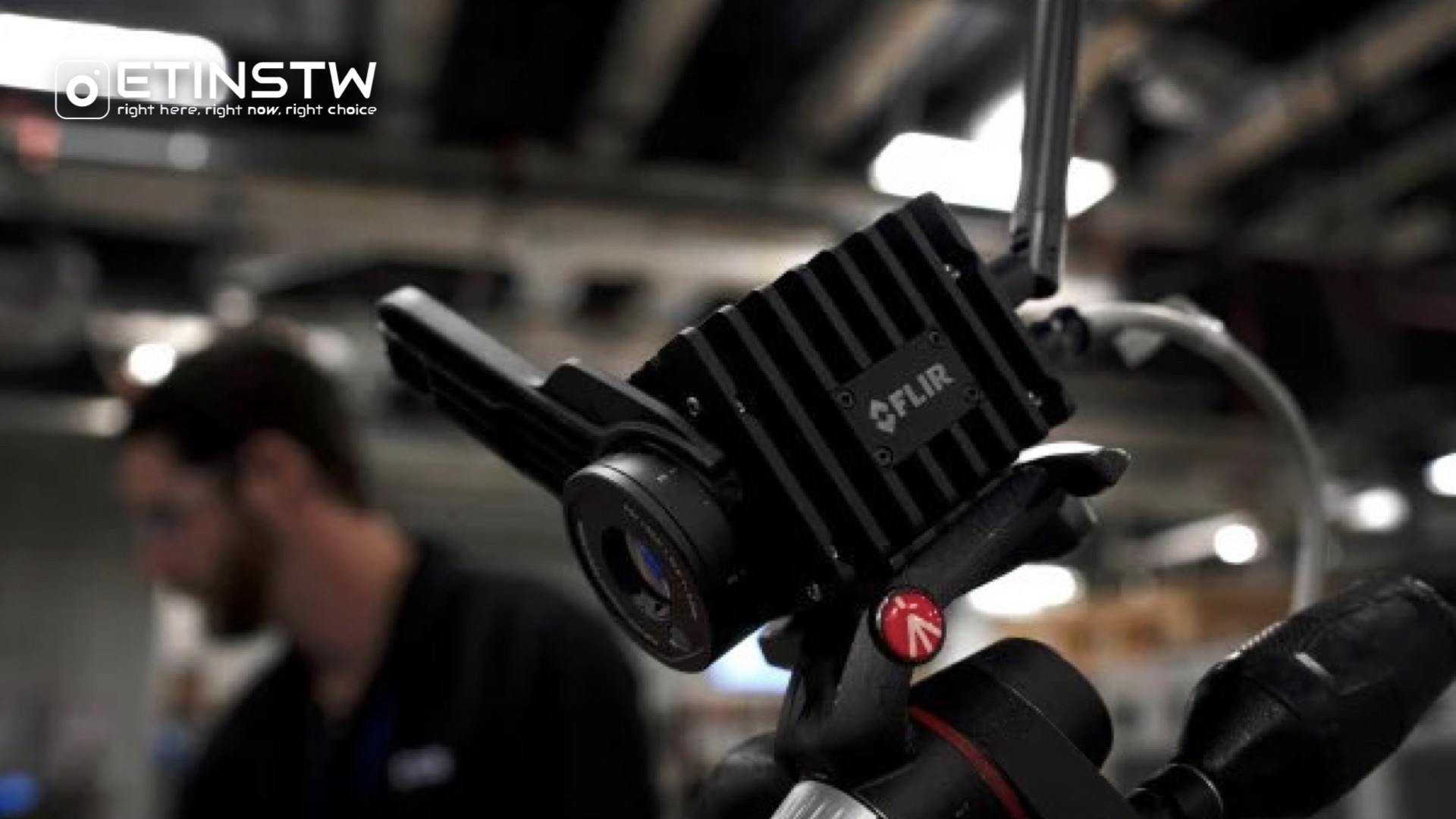

IPHA系统在沖壓機的每一側都配備一台FLIR紅外線熱像儀,並配有廣角鏡頭。該設置可確保精確測量3D形狀板材的整個表面積的溫度

這個過程是自動化的,所以一旦零件進入沖壓機,壓線控制器系統就向IPHA發送訊號,讓它拍攝熱影像並進行分析。一旦確定位置和溫度正常,安全訊號被送回,然後壓線繼續。

當成型零件冷卻後,它還可以測量板材的溫度,並檢查沖壓後的熱分布。除非出現任何問題或警報,否則操作人員幾乎不需要進行任何干擾。

高分辨率的熱影像可以快速、輕鬆地識別熱點,並測量材料未達到正確溫度的區域。

該系統使工具的壓下和替換更快捷簡單。軟體允許製造商為使用的不同沖壓工具預設溫度分析參數,因此IPHA系統在轉換期間可快速重新配置。

目前,Termisk已經為全球沖壓零件製造商AP&T實施了至少40個IPHA系統。FLIR熱影像解決方案可以安裝在新的線路上,也可以對現有線路進行改造,非常靈活方便!
